Sveiciens praktiskajiem un visiem citiem arī !

Pēc diezgan ilga laika ir tapis vēl viens lampu pastiprinātājs. Shēma un lampu izvēle izrietēja no tā, ka šis domāts 4 omu slodzei (tumbām) . Ņemot vērā, ka vienīgie budžeta izejas transformatori ir poļu Indel, tos arī izmantoju. Trafi ar 10K Impedenci primārajā pusē pie 8 omu slodzes. Jeb 5K pie 4 omi un 7,5K pie 6 omi. Ar 6 omi arī šis strādā labi. Izejas lampas piemeklētas tādas kurām "patīk" 5 K divtaktu (push-pull) shēmā . Izejā tātad krievu 6p3s vai 6p3s-e . (atšķiras nedaudz vizuāli un pēc parametriem) . A klasē izejas jauda apm 16-17W.ieejā 6n9s krievu dubulttriode. Barošanas transformators arī no Indel, tiesa nedaudz par lielu spriegums, tāpēc tas tiek samazināts sildot jaudas rezistorus

Vispirms salodēju maketu uz 6c3p lampām( tās biku tumsā spīd zilas ..teorijas dažādas - "slikts" vakuums, piemaisījumi stiklam, ekstrēmi darba režīmi ) . Kaut gan ilgtermiņā nkādu kaitējumu netiku novērojis no tā zilā spīduma. Pēc tam pa lēto netīšam nopirku jaunas 6p3s-e ( tām ir bling - bling izskats, bet nav tas zilais spīdums tik izteikts).

Pēc tam pasūtīju e-bay korpusu un sāku gatavot montāžai. Avērumus izgrieza ar CNC iekārtu, tikai precīzi jāsagatvo uzdevums vīriem...lai nav pēc tam jāpārtaisa. Viss vilkās ilgi, jo detaļas nāk lēni un visu laiku kaut kas pietrūkst...vēl bija šādas tādas sīkas problēmas montāžas gaitā, bet viss tika veiksmīgi atrisināts. Rezultāts man patīk.

Pārējais bildēs sīkāk aprakstīts.

Makets uz gaļas dēlīscarona... Autors: gonefishing Vēl viens lampinieks
1.

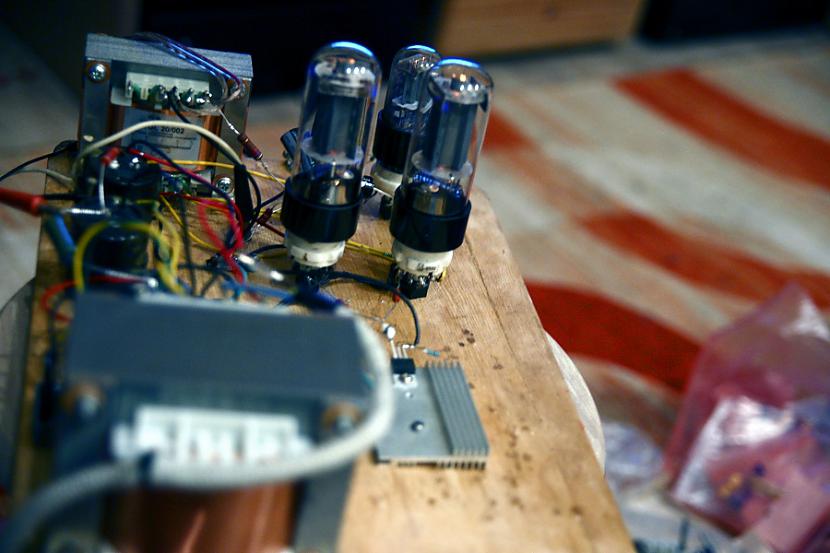

Makets uz gaļas dēlīša. testiem un mērījumiem + klausīšanās režīmā kādu mēnesi darbināts.

zilais spīdums 6p3s lampām Autors: gonefishing Vēl viens lampinieks

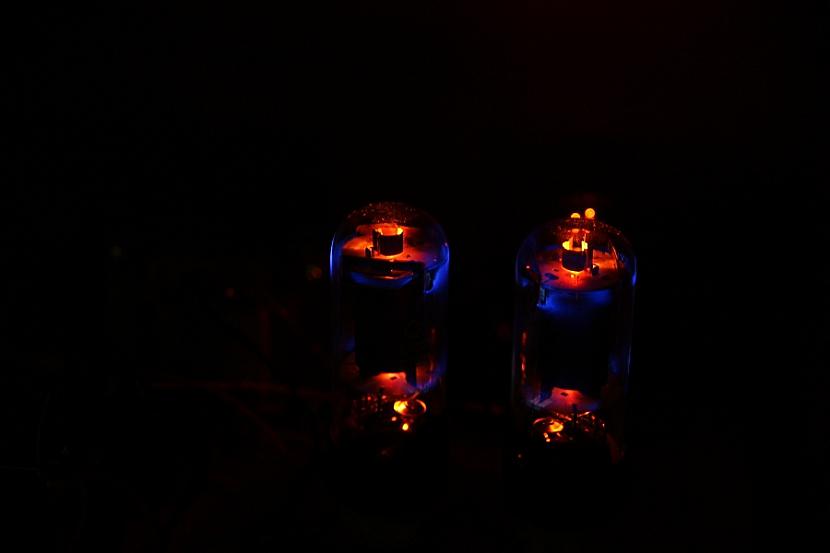

2.

zilais spīdums 6p3s lampām

Tas pats no cita skatupunkta Autors: gonefishing Vēl viens lampinieks

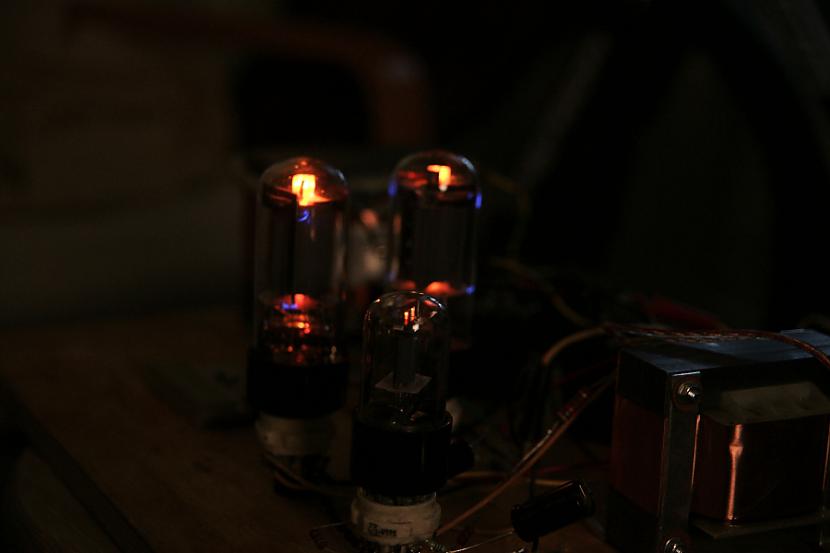

3.

Tas pats no cita skatupunkta.

Korpuss tiek pielaikots... Autors: gonefishing Vēl viens lampinieks

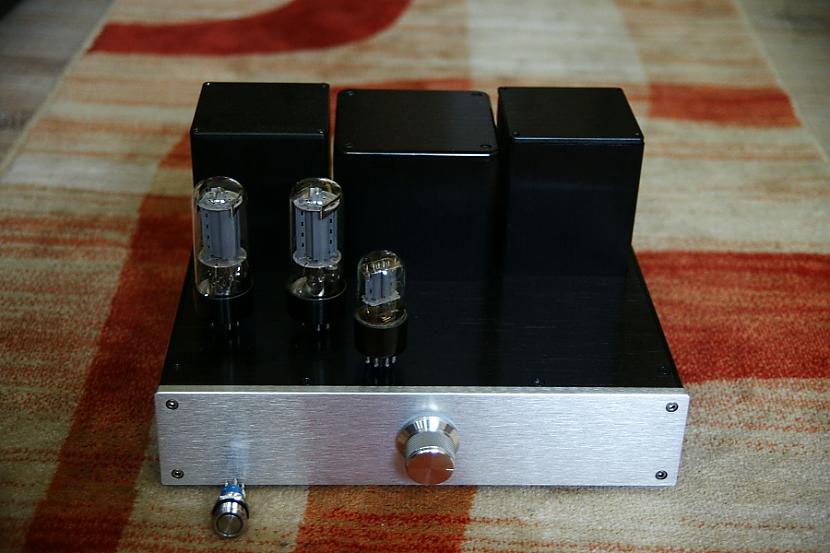

4.

Korpuss tiek pielaikots visām detaļām.

Iekscaronējā montāža  dažas... Autors: gonefishing Vēl viens lampinieks

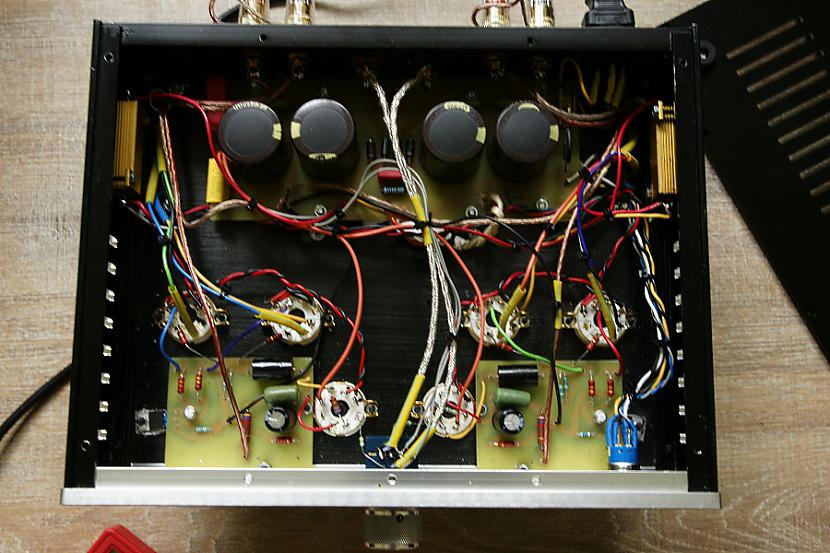

5.

Iekšējā montāža - dažas detaļas uz PCB dažas p2p montāžā.

apakscarona ar ventilācijas... Autors: gonefishing Vēl viens lampinieks
6.

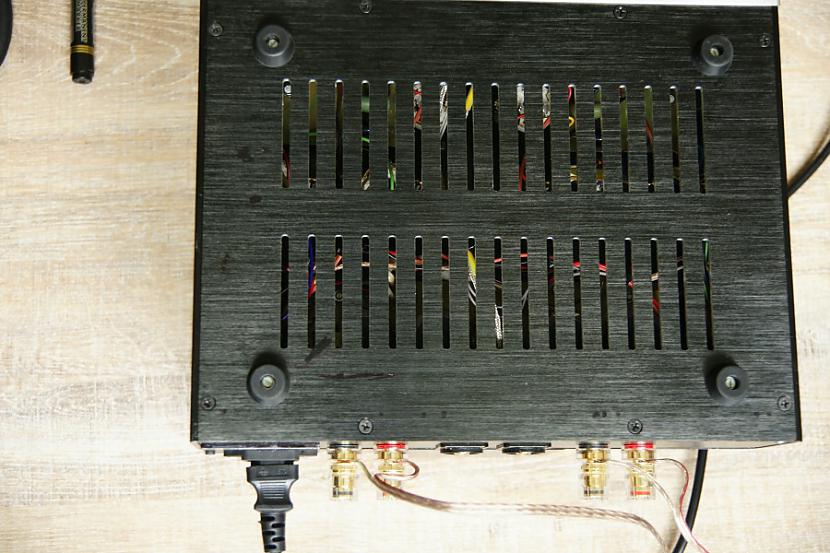

apakša ar ventilācijas atvērumiem.

darbībā Autors: gonefishing Vēl viens lampinieks

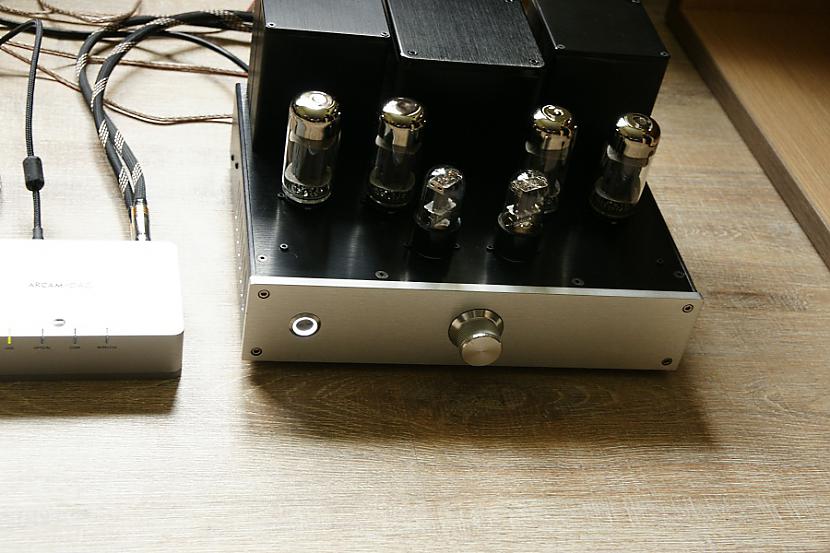

7.

darbībā

Aizmugure ar pieslēgvietām... Autors: gonefishing Vēl viens lampinieks

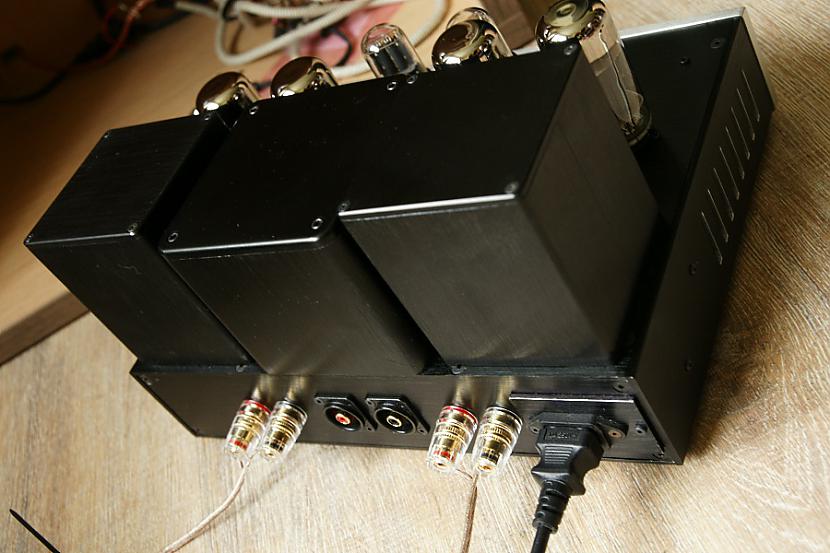

8.

Aizmugure ar pieslēgvietām. Neutrik RCA ligzdas.

Tuvplāns ar 6p3ce lampām Autors: gonefishing Vēl viens lampinieks

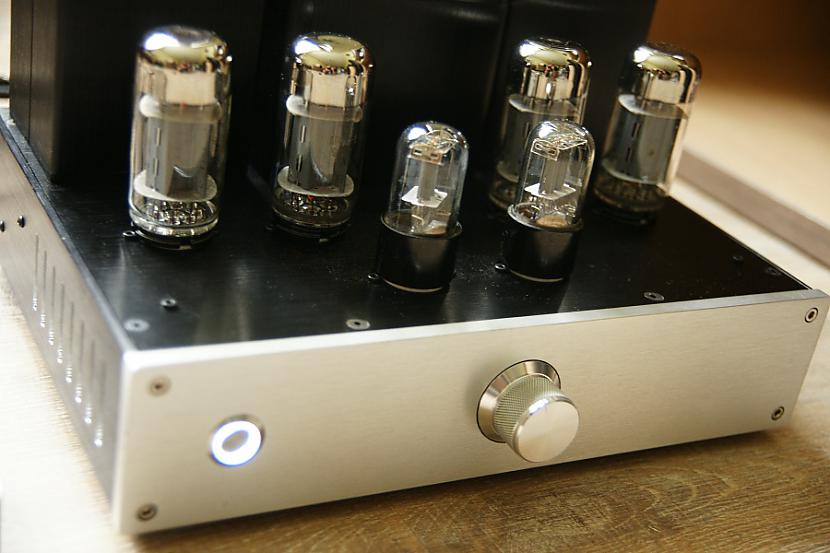

9.

Tuvplāns ar 6p3c-e lampām.

skats no augscaronas Autors: gonefishing Vēl viens lampinieks

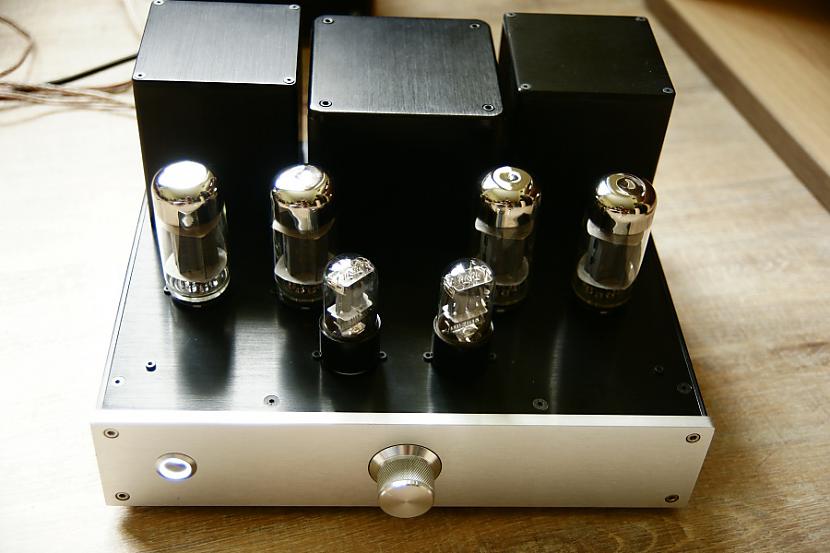

10.

skats no augšas
