Šad un tad, šo to taisu sava prieka pēc. Ar to redzēšanu uz vecumu ir tā kā ir. Nācās sasparoties un realizēt vēl vienu mazu projektiņu. Pieskrūvēt virpiņai elektroniskos lineālus ar normāla lieluma diožu displejiem. Grūti gāja salodēt to elektroniku, bet tiku galā. Pirms tam gan nācās labi patrenēties, lai tā lieta sanāk smuki. Nekādas liekas fīčas netaisīju, tikai pašu nepieciešamāko. Nonullēt asi jebkurā vietā un cik reizes gribi, tāpat ar ABS. Var būt, ka vajadzēja uz šķērspadeves arī iespēju rādīt * 2. . Ja tāda vajadzība radīsies, to var realizēt jebkurā brīdī. Kopējās projekta izmaksas ap 75€. Ja kādam amatniekam ar gribas ko tādu, bet mazliet pietrūkst zināšanu, tad rakstiet, palīdzēšu.
Mazs uzlabojums, vai kā tagad saka "apgreids"7
28
0
Autora bilde

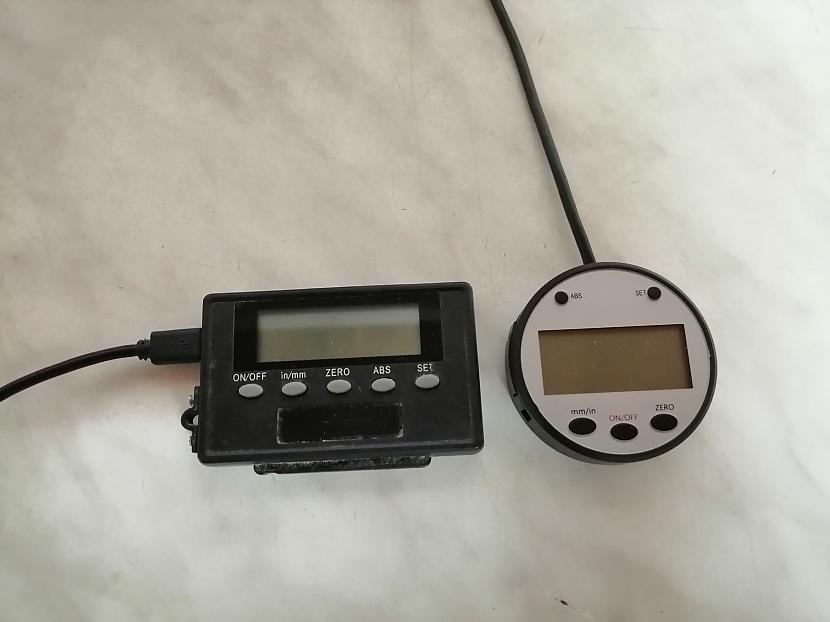

Pirms gadiem trim, četriem iegādāti ķīniešu elektroniskie lineāli izrādijās katrs ar savu datu pārraides protokolu, kas manu projektiņu padarīja mazliet sarežģītāku.
Autora bilde

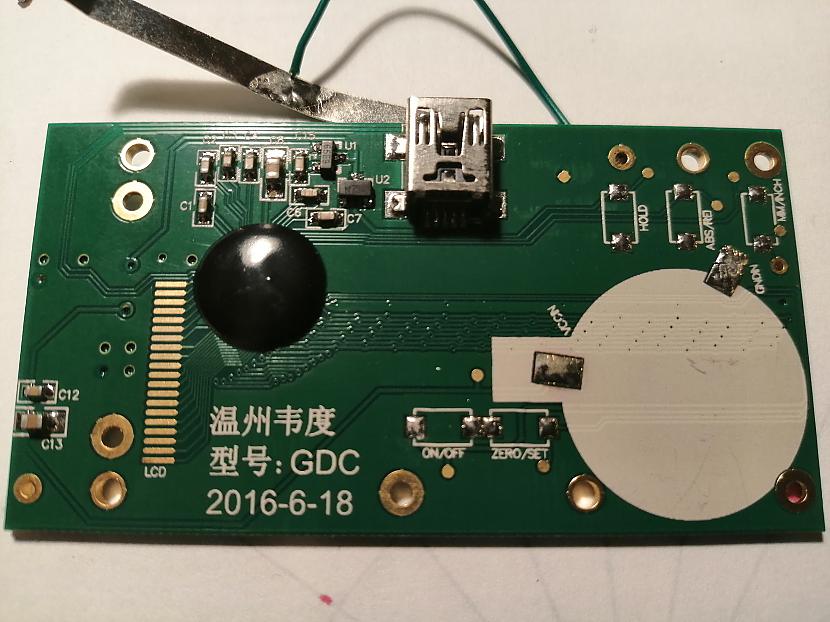

Šādi viens no tiem brīnumiem izskatās bez uzvalciņa
Reklāma
Autora bilde

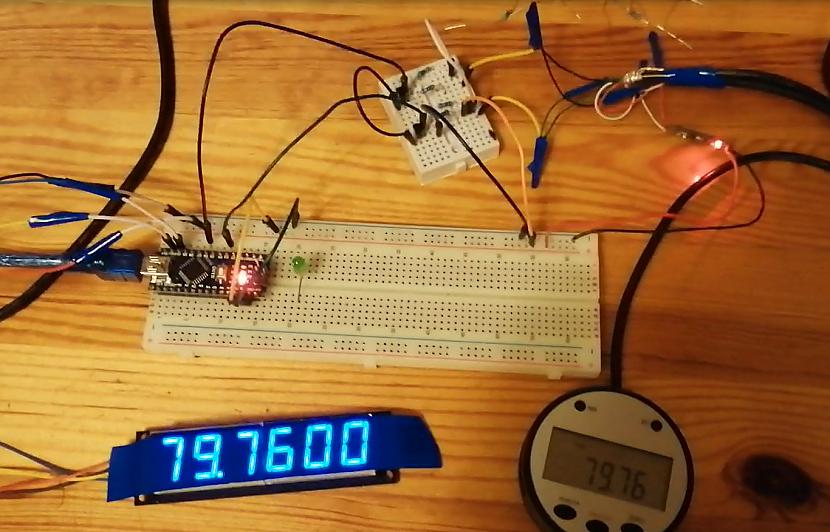

Pirmais uzdevums ir salāgot signālu līmeņus, jo lineāli barojas no 3v, bet Arduino Nano platīte no 5v. Mūsdienās tas viss darās ļoti vienkārši un ērti. Nākamais solis ir nolasīt lineāla sūtītos datus, kas principā arī nav nekas sarežģīts.
Kad izdomāts pēc kāda algoritma tā ierīce darbosies atliek tikt galā ar loģiku un uzrakstīt ap 200 rindiņu koda. Es mazliet šai lietā orentējos, tad tiku galā pats, bet var arī ar " copy- paste" palīdzību tīmeklī sameklēt, vai arī pa forumiem.
Autora bilde

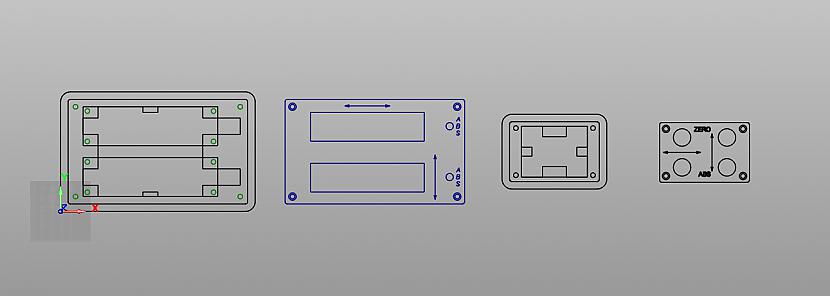

Tad vēl jāuztaisa korpusiņi displejiem un pogām. Displeju korpusā atradīsies visa elektronika
Autora bilde

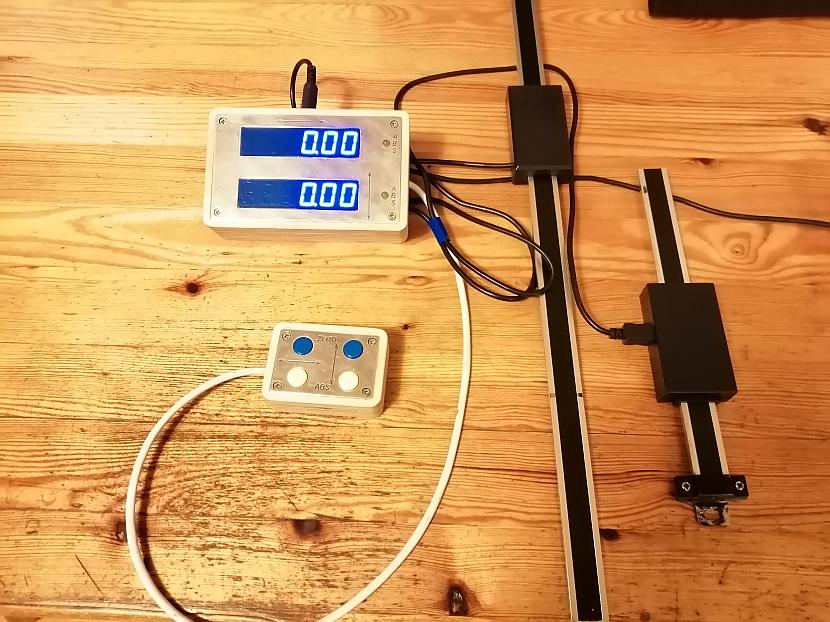

Viss salikts, uz galda notestēts un atzīts par labu esam. Atliek tik pieskrūvēt pie virpiņas. Visu šo baro ar 5v telefona lādētēju.
