Sveiciens visiem, kas lasa manus rakstus!

Nepagāja ne puse gada, kad saņēmos pabeigt savu fundamentālo projektu - 'Jaunais Dzelzis' :)

Darbi, darbi, darbi!

Priekšā jaums darbs, un darbnīcu vajag iztīrīt no visa liekā. Nācās pabeigt manu jauno 'mēbeli'. :D

Kā tas iesākās, var apskatīties iepriekšējā rakstā "Mans jaunais "Dzelzis (1. daļa)""

Mana Jaunā darba galda... Autors: blusu_kerajs Mans jaunais "Dzelzis" (2.daļa)

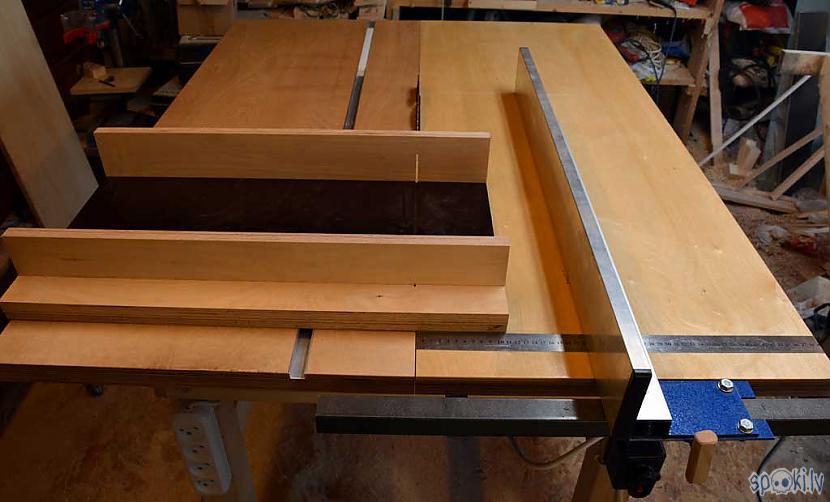

1.

Mana Jaunā darba galda kopskats

Autora bilde
Scaronī ir vieta kur... Autors: blusu_kerajs Mans jaunais "Dzelzis" (2.daļa)

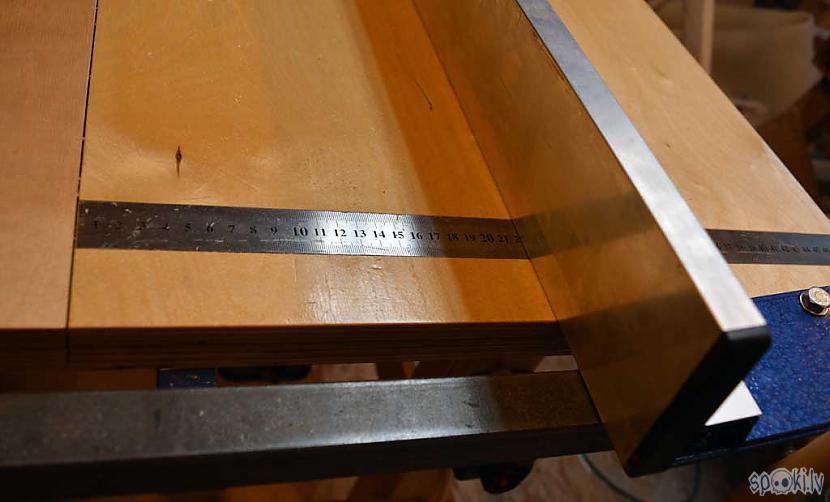

2.

Šī ir vieta, kur galdnieks visbiežāk skatās. Lineāls platumam. Pārsteidzoši, bet varēšu strādāt bez korekcijām. Iestatītais izmērs atbilst nozāģētās detaļas reālajam izmēram ar precizitāti uz 0,1 mm

Autora bilde

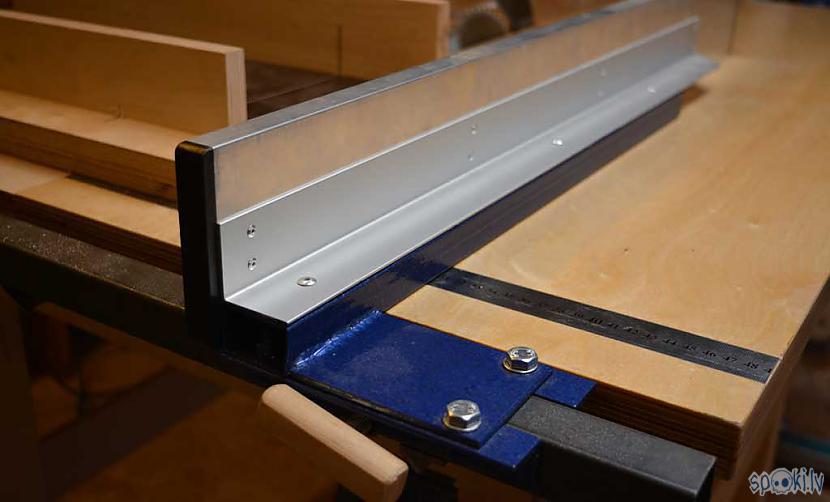

Piedodiet scaronajā attēlā... Autors: blusu_kerajs Mans jaunais "Dzelzis" (2.daļa)
3.

Piedodiet, šajā attēlā gribēju palielīties ar stila ieturēšanu. Krāsojums atbilst visas konstrukcijas konceptam :)

Autora bilde

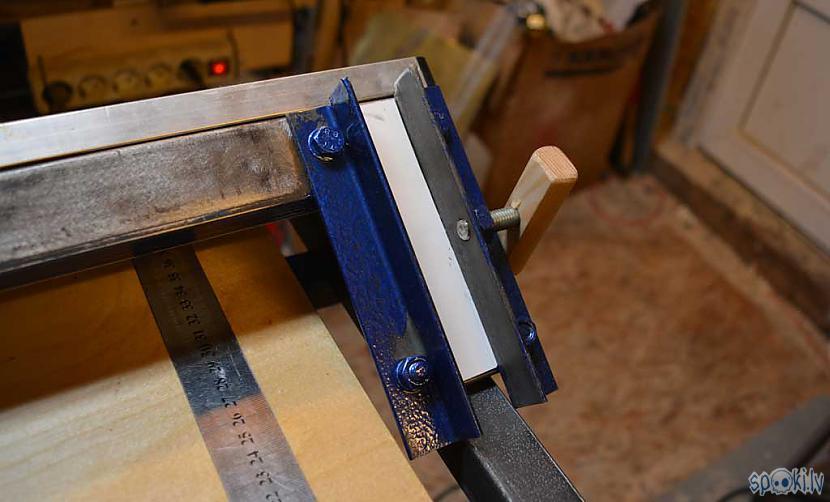

 smuki ir arī no kreisās puses Autors: blusu_kerajs Mans jaunais "Dzelzis" (2.daļa)
4.

... smuki ir arī no kreisās puses!

Autora bilde
Vēl viena svarīga vieta  pa... Autors: blusu_kerajs Mans jaunais "Dzelzis" (2.daļa)

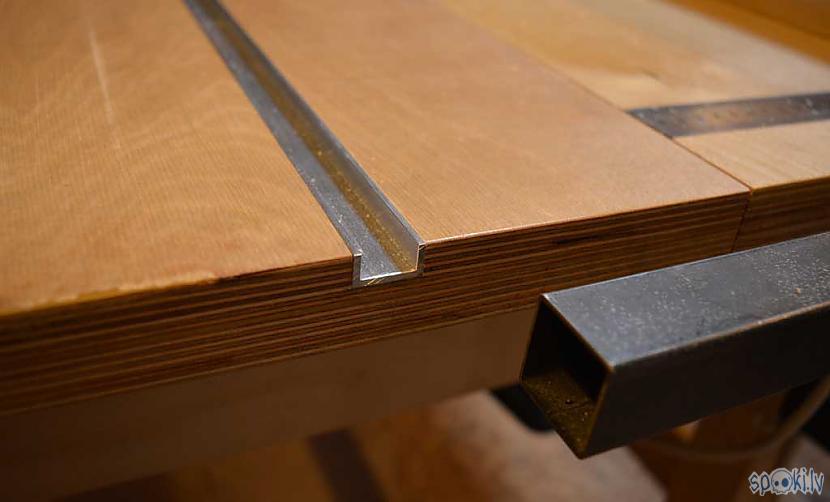

5.

Vēl viena svarīga vieta - pa šo reni šļūc 'lāde'. Ir svarīgi lai tā 'šļūc' precīzi paralēli zāģa ripai.

Un atkal man jāsit sev uz pleca - 'lāde' to dara pa iecerēto maršrutu :)

Autora bilde

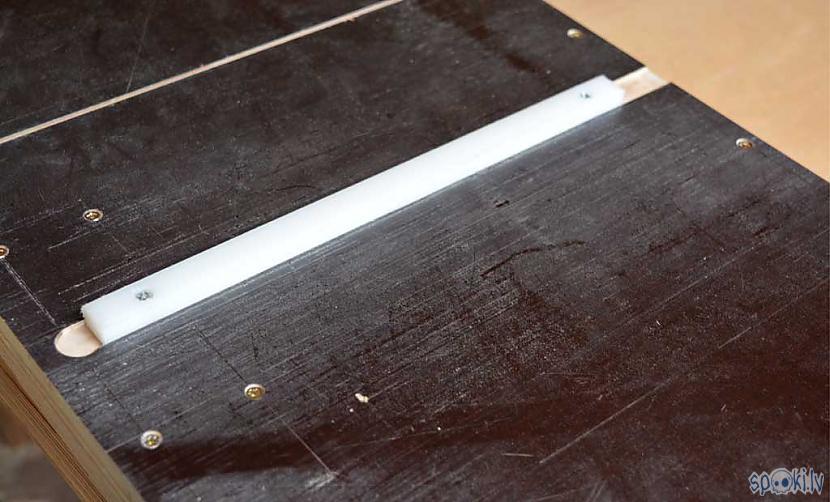

Lai tā scaronļūkscaronana... Autors: blusu_kerajs Mans jaunais "Dzelzis" (2.daļa)
6.

Lai tā 'šļūkšana' būtu precīza un laidena, tika sameklēta polietilēna plāksne. Koks ātri nodilst. Dzelzis pret dzelzi arī. Labākā kombinācija manā prātā - alumīnijs pret polietilēnu.

Autora bilde
Jaunajam darba galdam uzliku... Autors: blusu_kerajs Mans jaunais "Dzelzis" (2.daļa)

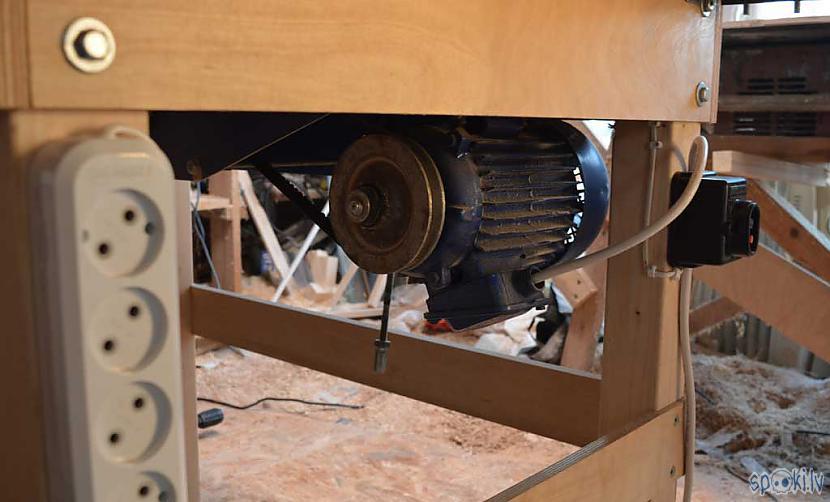

7.

Jaunajam darba galdam uzliku 1,5 kW 3 fāzu motoru. Velk labi. Prieks zāģēt!

Autora bilde
No pirmā acu uzmetiena ... Autors: blusu_kerajs Mans jaunais "Dzelzis" (2.daļa)

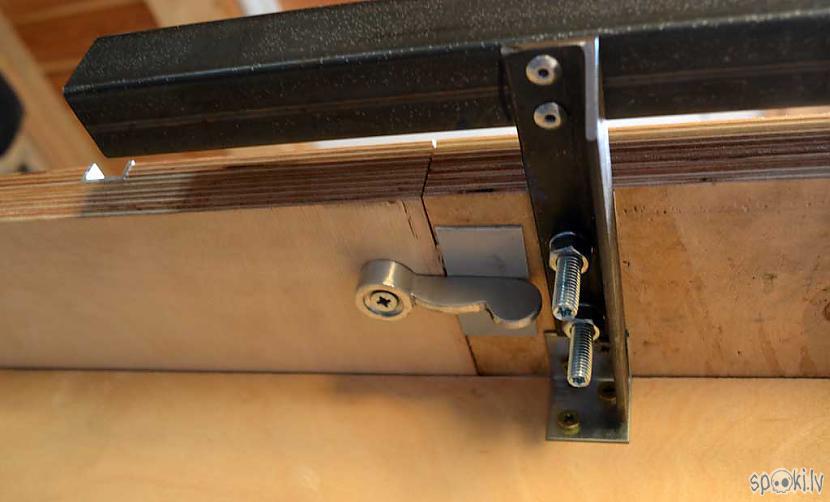

8.

No pirmā acu uzmetiena - vienkāršs knibucis. Bet tas pilda milzu funkciju - fiksē galda kustīgo vismu, kas nepieciešama, lai apkoptu iekārtu, un ātri nomainītu zāģa ripas

Autora bilde

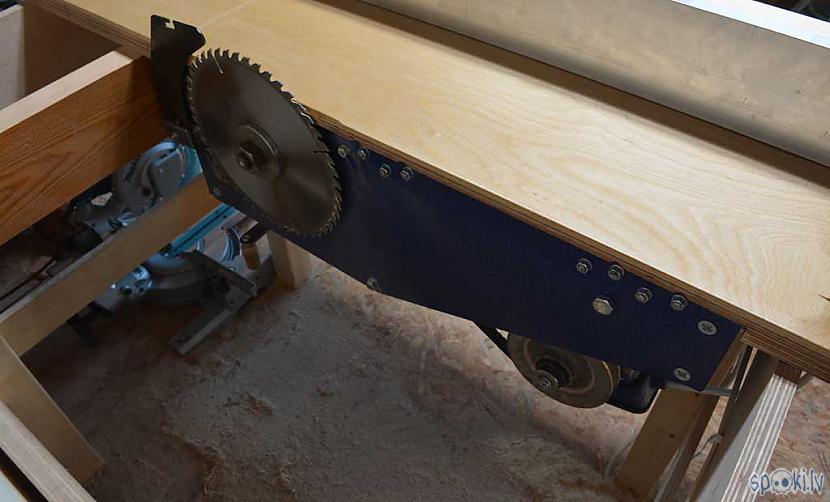

Kad paceļ kustīgo galda daļu... Autors: blusu_kerajs Mans jaunais "Dzelzis" (2.daļa)
9.

Kad paceļ kustīgo galda daļu, paveras šāds skats.

Autora bilde

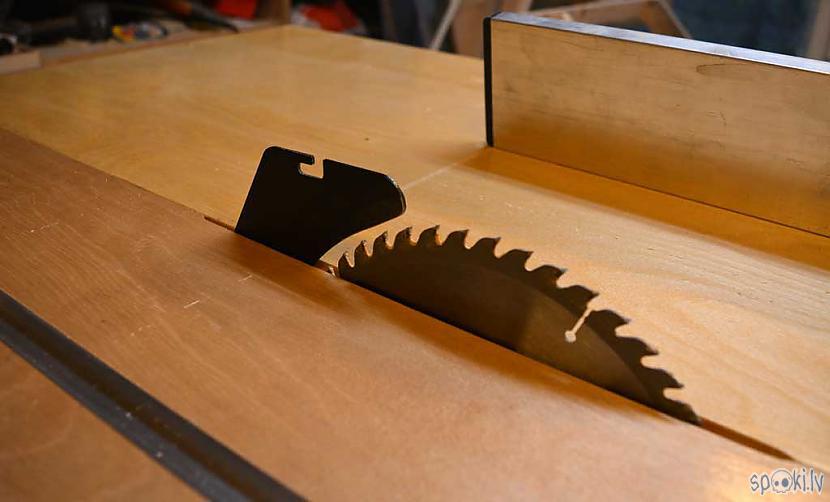

kad to aizver  tad scaronāds  Autors: blusu_kerajs Mans jaunais "Dzelzis" (2.daļa)
10.

kad to aizver - tad šāds :)

Autora bilde
