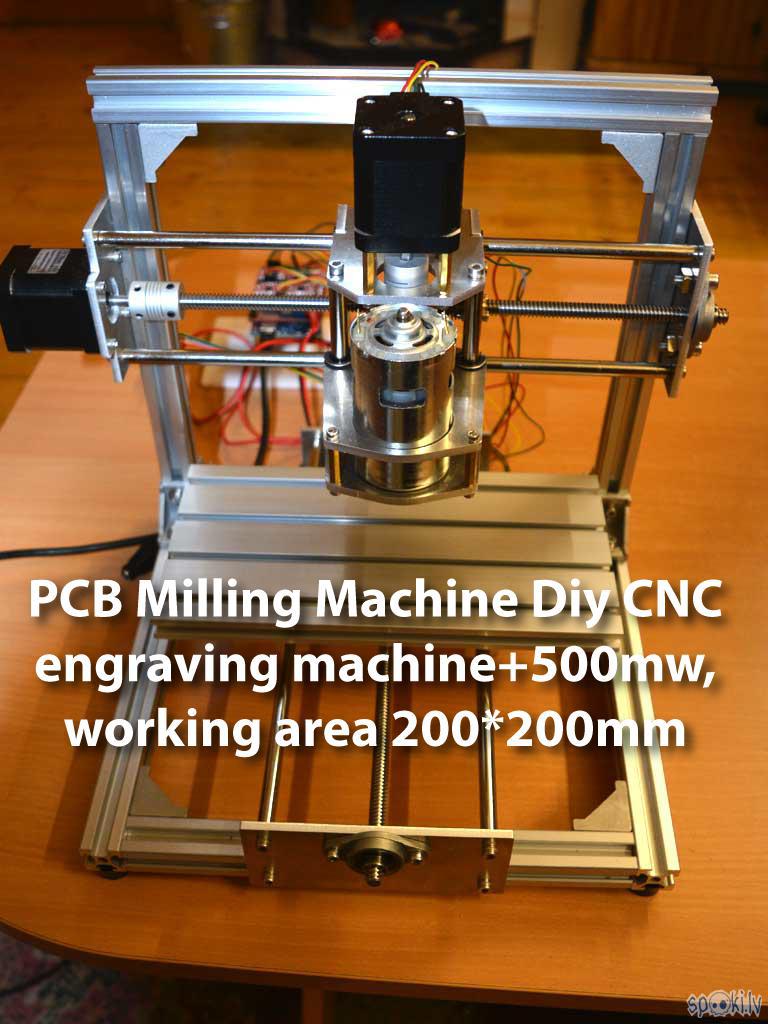

Nesen Spokos tika ievietots rakstiņš par Ķīniešu lāzergravējamo mašīnu. Nu arī manā dzīvē ir ienākusi šāda ierīce. Padalīšos ar savu skatījumu par iekārtu. Varbūt kādam noderēs mana pieredze?

Kad pasūtīju šo ierīci, mans galvenais mērķis bija iepazīties ar programējamām iekārtām, to uzbūvi un vadību.

Jau sen darbojos ar datoru. Uzskatu datortehniku lielāko tiesu par darba rīku. Jau vismaz 5 gadus uz mana datora nav nevienas spēlītes, ja neskaita standatinstalācijā ietilpstošo kāršu spēlīti - Solitaire.

Pārsvarā nodarbojos ar grafiskajām programmām, Webprogramēšanu un datu statistiku apstrādēm ar to pašu veco labo Exceli.

Bet tagad par jaunumu manā saimniecībā - 3D frēzēšanas iekārtu:

Varbūt man ir līki pirksti... Autors: blusu_kerajs Ķīniešu rotaļlieta arī manā 'dārziņā'
1.

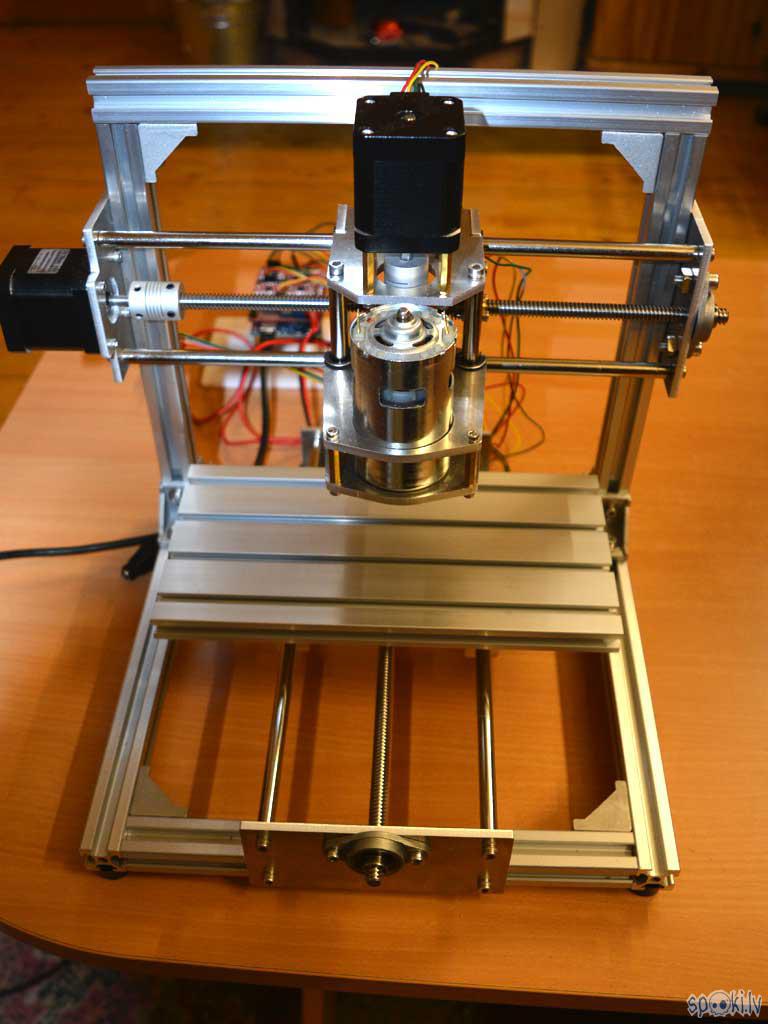

Varbūt man ir 'līki pirksti', bet kamēr no kastes izņemtie dzelzīši salikās kopā šādā aparātā - pagāja 4 stundas. Varbūt tāpēc, ka preces nosūtītājs bija aizmirsis ielikt montāžas shēmu un pamācības.

Autora bilde
Vēl procesu apgrūtināja... Autors: blusu_kerajs Ķīniešu rotaļlieta arī manā 'dārziņā'
2.

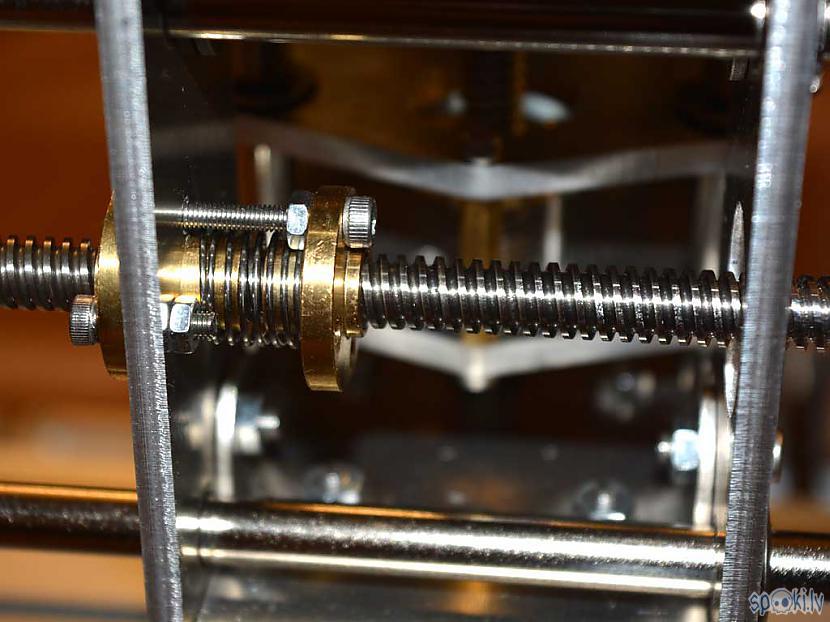

Vēl procesu apgrūtināja 'īpašās ērtības' konstrukciju saturošo uzgriežņu esamība. Tie ir tādi ķīļveida uzgrieznīši, kas ievietojas alumīnija profilu spraugās un no otras puses pievelkas.

Man tā 'ērtība' radīja lielas neērtības, jo griežot skrūvi, pagriezās arī uzgrieznies, un pa to spraugu krita ārā. Besīgi! Bet kaut kā saliku.

Autora bilde
Mascaronīnu darbina 3... Autors: blusu_kerajs Ķīniešu rotaļlieta arī manā 'dārziņā'
3.

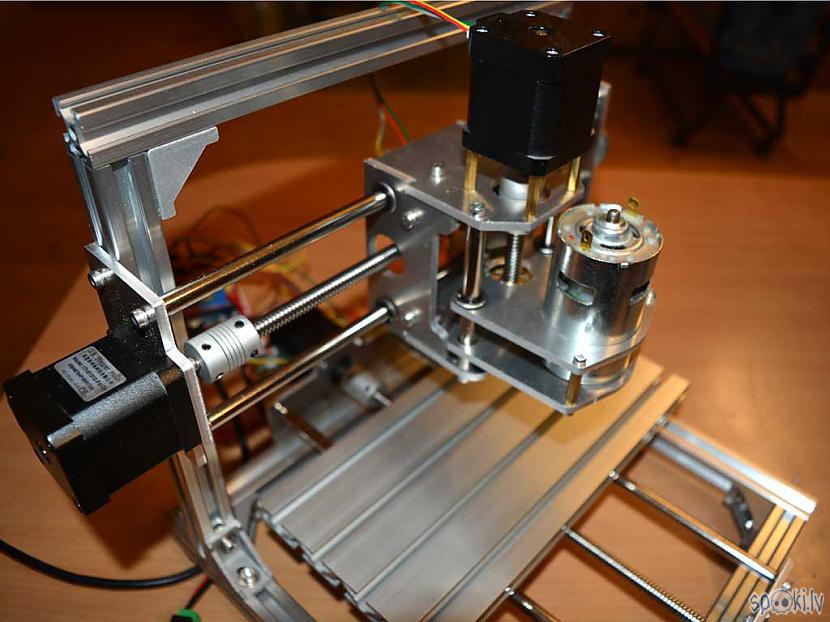

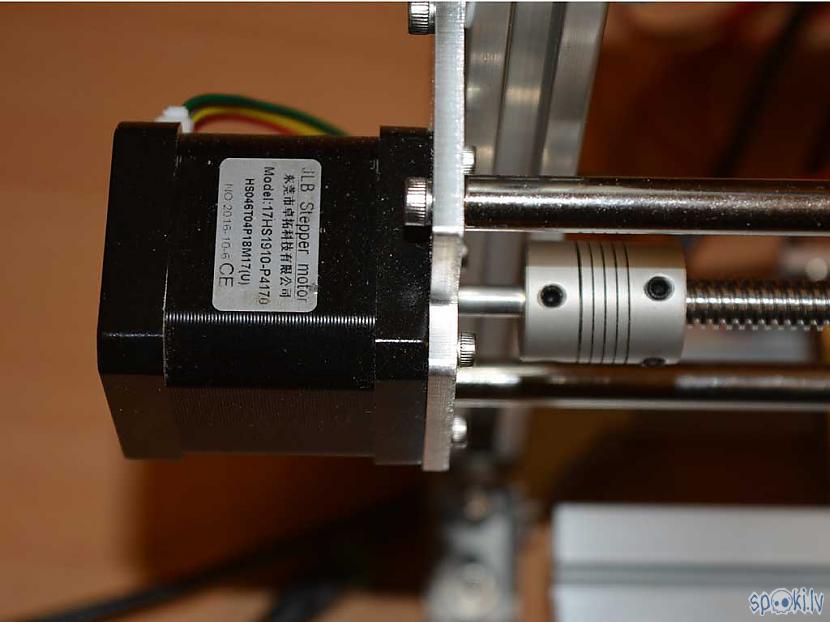

Mašīnu darbina 3 šādi soļu motoriņi. Spēks tiem nav liels, taču, kā vēlāk noskaidrojās - pilnīgi pietiekošs, lai pārvietotu frēzes galvu, un nepietiekošs, lai nepareizas programmas darbības laikā - salauztu iekārtu. Tas ir ļoti svarīgs faktors!

Autora bilde
Izrādījās ka komplektācijā... Autors: blusu_kerajs Ķīniešu rotaļlieta arī manā 'dārziņā'
4.

Izrādījās, ka komplektācijā bija liekas detaļas. Šī atspere un papildu vītņripa bija domāta citam modelim, bet es to iemontēju uz vītņu stieņa. Labums? Nav nekādu brīvkustību, kas nodrošina ļoti precīzu griežņa pārvietošanu.

Autora bilde
Scaronī uzparikte ir... Autors: blusu_kerajs Ķīniešu rotaļlieta arī manā 'dārziņā'
5.

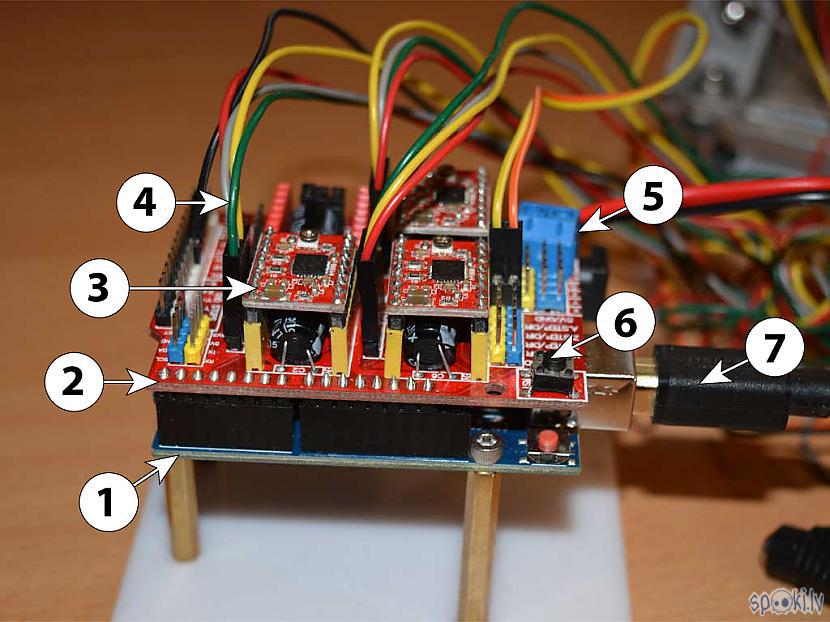

Šī uzparikte ir iekārtas vadības bloks. Ļoti svarīga lieta. Ar to man gadījās daudz piedzīvojumu, jo tā kā man nebija salikšanas shēmas - atšifrēt kur ko pieslēgt, nebija viegli.

Tur, kur jāsprauž muļķu drošie štepselīši - tas ir vienkārši, bet kaut vai nianse - kur pieslēgt 12V, tas jau radīja jautājumus, jo negribējās to shēmu nosvilināt!

Kat tad te ir?

1. Arduino procesora plate (saņem komandas no datora un apstrādā atbisltoši ieprogramētajiem noteikumiem);

2. CNC shield plate, kas Arduino komandas nosūta patērētājiem - motoriņiem un citām ierīcēm, kas var tikt pieslēgtas, (piemēram mikroslēdžiem, pogām, sensoriem utt.);

3. Soļu motoriņa draiveris (ierīce, kas regulē motoriņu kustību atbilstoši saņemtajiem signāliem no Arduino procesora);

4. Vadiņi uz motoriņiem;

5. 12V vai 36V strāvas piēslēgvieta;

6. Reset poga, kuru var izmantot arī iekārtas avārijas izslēgšanai;

7. USB vada pieslēšanas vieta

Autora bilde
Vēl komplektā nāk scaronāds... Autors: blusu_kerajs Ķīniešu rotaļlieta arī manā 'dārziņā'
6.

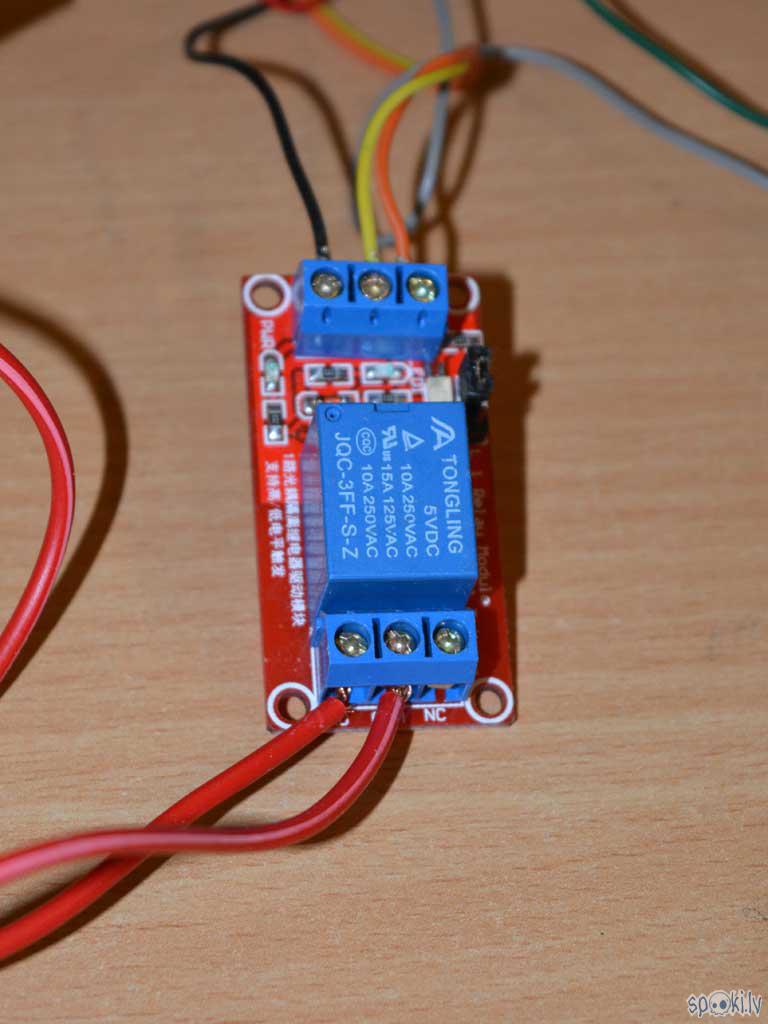

Vēl komplektā nāk šāds verķis. Kā noskaidrojās, tas ir vienkārši slēdzis, kas ieslēdz/izslēdz strāvu lāzera vai frēzes motoram

Autora bilde
Iekārta komplektējās ar... Autors: blusu_kerajs Ķīniešu rotaļlieta arī manā 'dārziņā'
7.

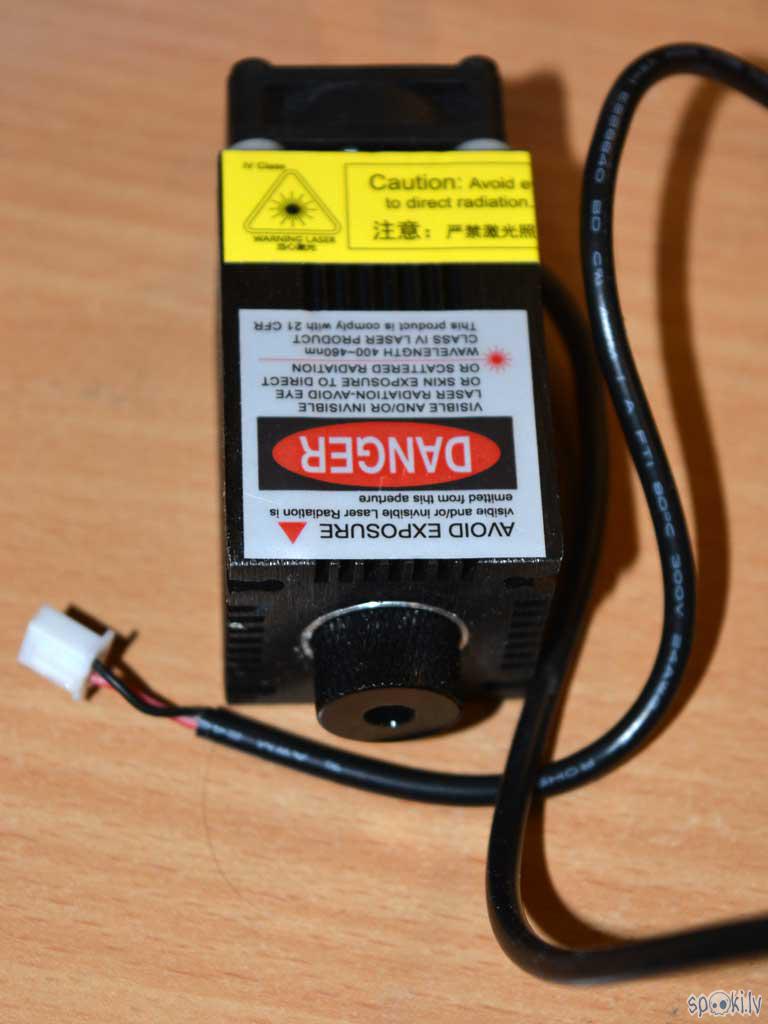

Iekārta komplektējās ar papildu 'bonusu' - lazera gravēšanas galvu. Tā ir visai mazjaudīga, bet kaut kādas strīpiņas iededzina gan.

Toties, iekārtas izgatavotājs nav padomājis, kā tad to bonusa lāzera galvu piestiprināt pie pašas iekārtas! Nāksies to izdomāt pašam.

Autora bilde
Un te mani pirmie ķiņķēziņi... Autors: blusu_kerajs Ķīniešu rotaļlieta arī manā 'dārziņā'
8.

Un te mani pirmie ķiņķēziņi, kurus drošības pēc zīmēju ar pa vienkāršo piestiprinātu zīmuli. Tas tāpēc, ka no atsauksmēm uzzināju, ka salauzt smalkos frēzes griežņus ar nenoregulētu mašīnu ir vienkāršāk, kā iespiest 2 pirkstus skapja durvīs ;) !

Autora bilde
Tas nu būtu arī viss... Autors: blusu_kerajs Ķīniešu rotaļlieta arī manā 'dārziņā'
9.

Tas nu būtu arī viss pirmajam ieskatam par šo ierīci.

Šobrīd 'cīnos' ar korekta programmnodrošinājuma meklējumiem.

Pirmkārt, vēl neesmu izvēlējies vislabāko un free programmu ar kuru zīmēt 3D modeļus.

Otrkārt, sazīmētos modeļus ir jāpārtulko mašīvalodā - G-code. Visas programmas, kuras līdz šim esmu izmēģinājis kodā ieraksta arī kļūdainas komandas, kuras izpildot mana frēzē izbrauc no darba laukuma.

Treškārt, iekārtai 100% ir nepieciešama startēšanas programma, kas darbības sākumā piesaka darba zonu un automātiski saliek Zero (nulles punktus), un iestata griežņa augstuma pozīciju.

Ja šeit ir kāds speciālists, kas var iedot padomus, es ļoti labprāt sagaidītu atsauksmes un ieteikumus!

... turpinājums sekos

Autora bilde
