New energy-saving 38 leds lamps

Sveiki, šīs jau ir otrais DIY KITs, un šoreiz spuldzīte ar 170-210lūmensiem, un 2.8W

Komplekta iekļauts-

38 LED

pāris rezistori, kapacitates, + , - , shema un pati spuldzite ko ielikt iekšā. Radās arī dažas problēmas, par to raksta turpinājumā.

Mana paciņa no ebay paldies... Autors: SGTC DIY KIT Spuldze

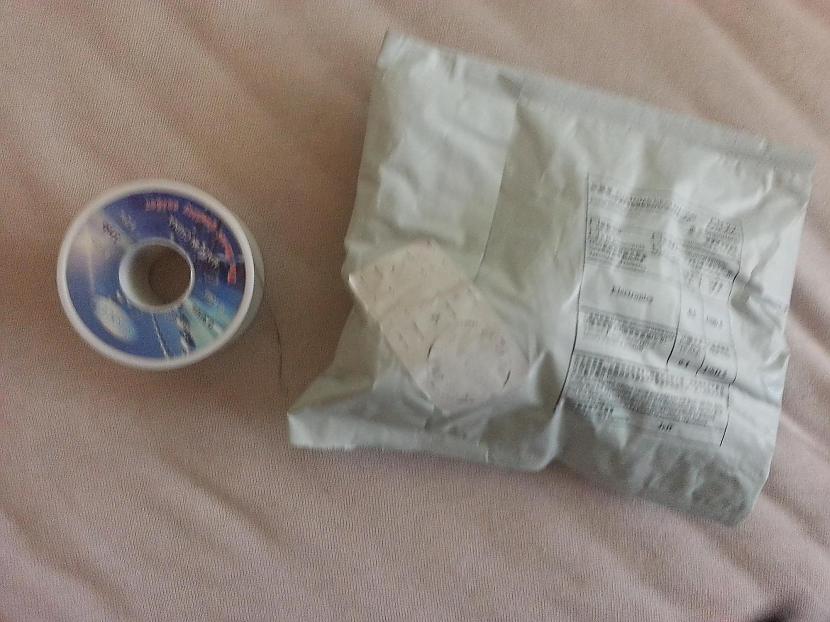

1.

Mana paciņa no ebay, paldies JEFF, gaidīju ļooti ilgi :(

Autora bilde
Woohā  te jau redzams... Autors: SGTC DIY KIT Spuldze

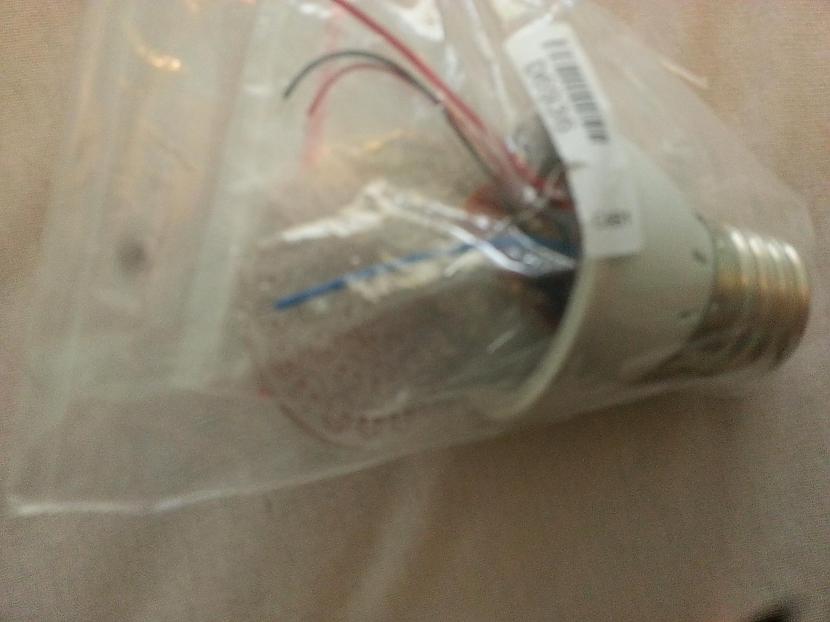

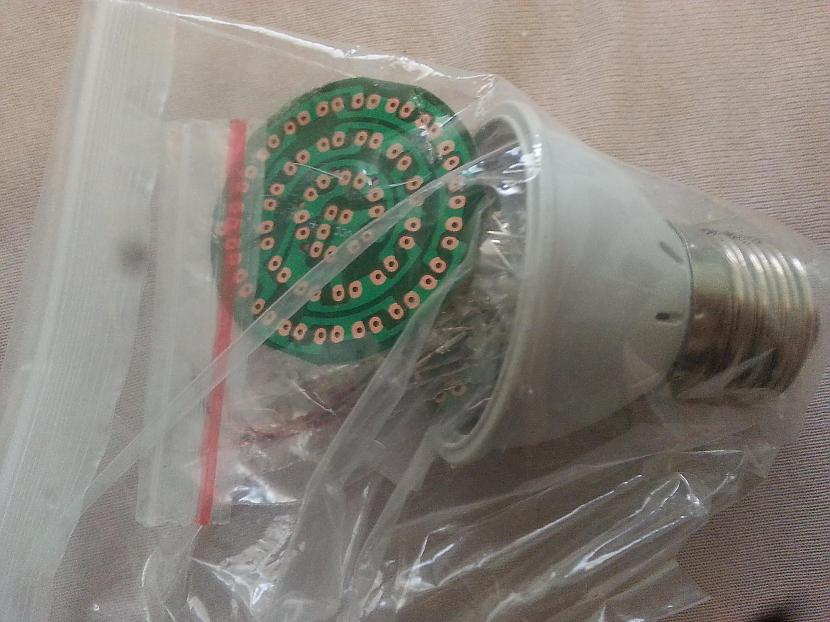

2.

Woohā , te jau redzams spuldzīte , shēma

Autora bilde
Komponentinbsp Autors: SGTC DIY KIT Spuldze
3.

Komponenti

Autora bilde
Visu izņemam āra Autors: SGTC DIY KIT Spuldze

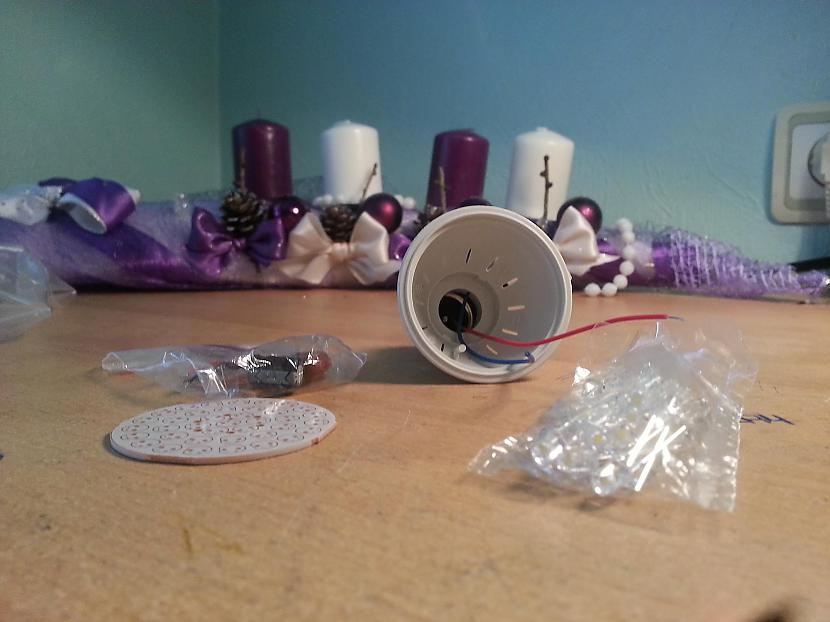

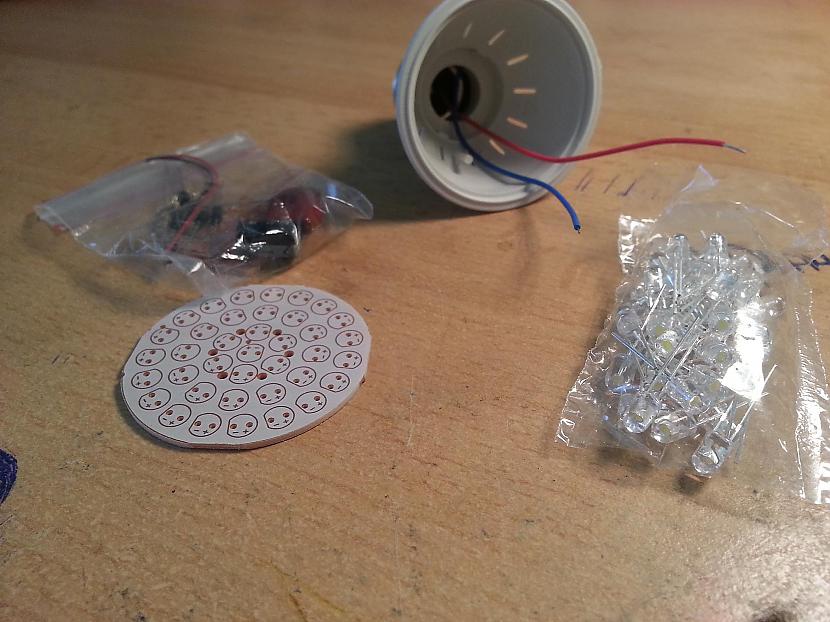

4.

Visu izņemam āra

Autora bilde
sāku domāt ar ko sākt Autors: SGTC DIY KIT Spuldze
5.

sāku domāt ar ko sākt

Autora bilde
Paskatāmies mana quotDIY KIT... Autors: SGTC DIY KIT Spuldze

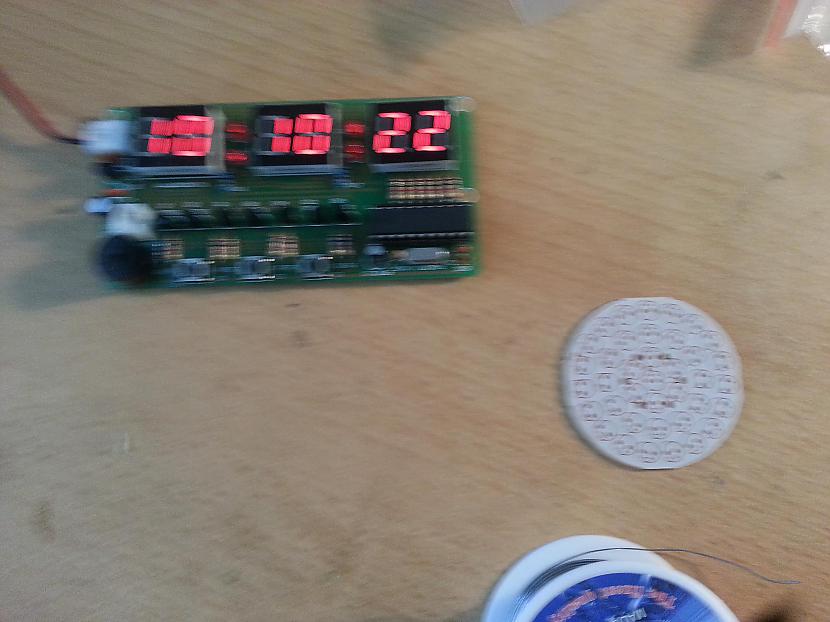

6.

Paskatāmies mana "DIY KIT " pulkstenī, joprojām strādā :) ( slikti nofotgrafējās)

Autora bilde
Sākam ar led... Autors: SGTC DIY KIT Spuldze

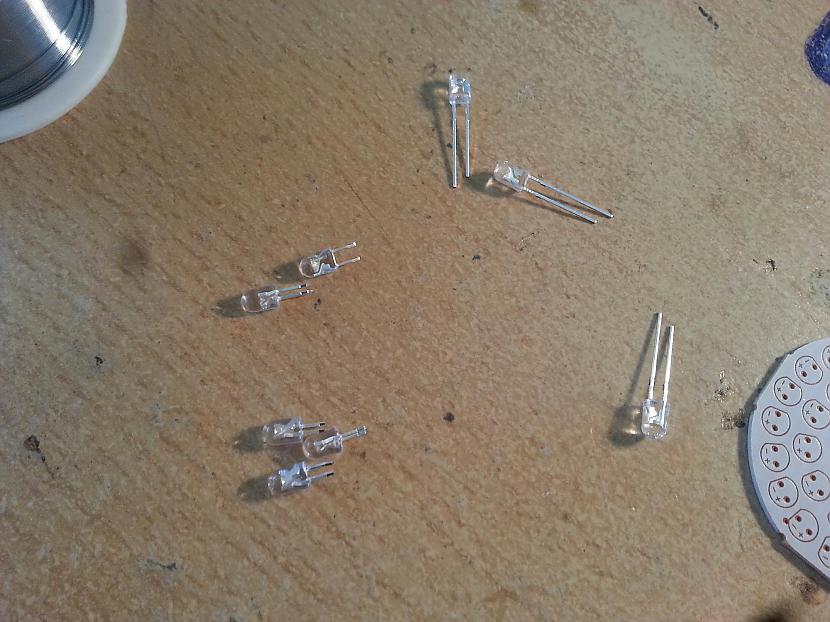

7.

Sākam ar led apgraizīšanu ( mācos no vecām kļūdām un ieteikumiem no pagajušā raksta, ka pirms lodēt apgriezt sākumā kājas, ja godīgi labāk :)

Autora bilde
Scaronādi izskatās maza daļa... Autors: SGTC DIY KIT Spuldze

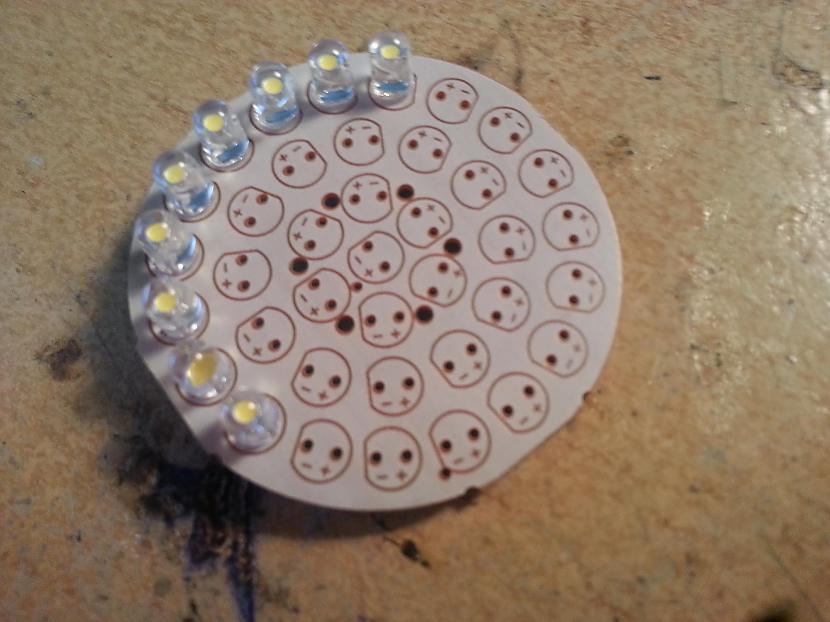

8.

Šādi izskatās maza daļa no mana darba

Autora bilde
Ak jā mana jaunā lodalva ar... Autors: SGTC DIY KIT Spuldze
9.

Ak jā, mana jaunā lodalva ar 0.3mm  biju ļoti priecīgs, un sanāk jau arī labāk, līdz brīidim..............

Autora bilde
apgraizu vēl daudzas led un... Autors: SGTC DIY KIT Spuldze

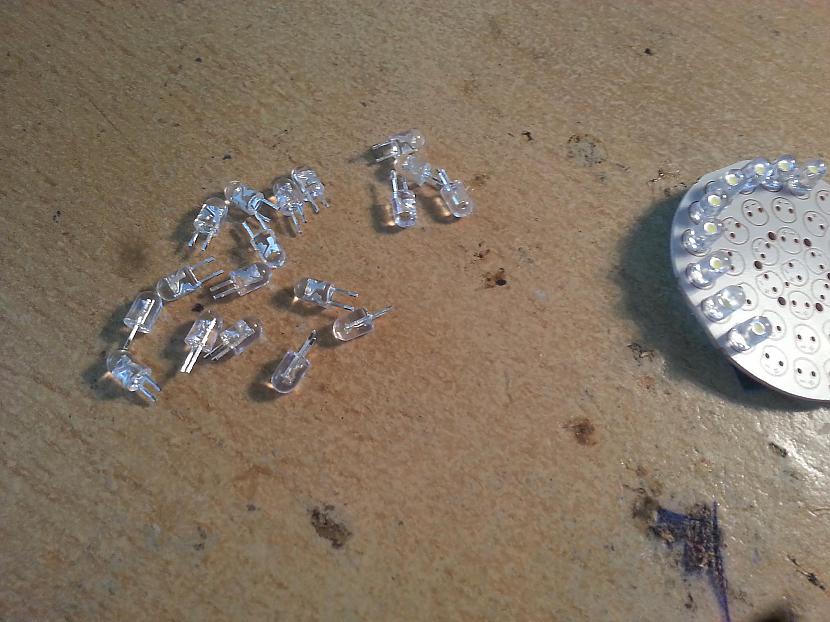

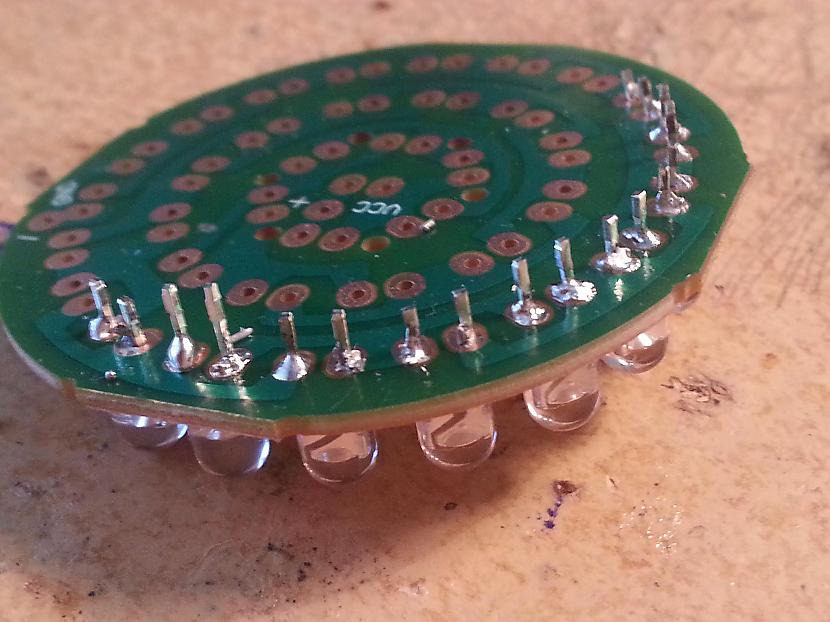

10.

apgraizu vēl daudzas led un lodēju klāt

Autora bilde
« 1  2  3 »
0
156
Citi šī autora raksti:
Lasi vēl labākos rakstus:
komentāri [11]

Lai komentētu, Tev jāreģistrējas!

Reģistrēties
vai ienāc ar:
Kārtot komentārus: populārākie | jaunākie | vecākie
Rādīt bildes
Lespos avatars
Medaļa MasonsMedaļa 1/13 kūciņasMedaļa Žurnālists
  Lespos 28.11.14 14:45
4
0

No patronas nākošie vadi jālodē pie plates, kur rakstīts AC. No plates izlodē ārā to vienu LED'u. Nafig tu tur to ieliki? Tā vietā nāk vadi no LED paneļa. Izskatās, ka elekrolītiskais kondiņš ir paredzēts likt guļus. Vismaz uz plates tam ir paredzēta vieta. Pieļauju tas ir tādēļ, lai plati varētu dabūt iekšā patronā. Ar šādi ielodētu iepējams, ka nevarēsi ielikt. Bez tam  izskatās, ka to kondiņu esi ielodējis apgrieztā polaritātē. Pēc bildes nevaru īsti saprast. Drošības pēc pārbaudi. Un arī taisngriezi esi nepareizi salodējis. Pievērs uzmanību taisngrieža diodēm! Pēc bildes šķiet, ka divas vidējās ir ielodētas otrādi. Un jā... lodējumi joprojām zem katras kritikas.

P.S Rūpīgāk papētīju bildi - elektrolīts toč ir otrādi! NEKĀDĀ GADĪJUMĀ, NEIZLABOJOT ŠĪS KĻŪDAS, NESLĒDZ PIE SPRIEGUMA!!! Citādi būs varens blīkšķis, smirdoņa un dir***ā darbs un materiāli.

devildragon avatars
Medaļa RecidīvistsMedaļa Redaktors iesakaMedaļa Dienas joks
  devildragon 06.12.14 22:06
0
0

atbildot uz yono komentāru " + jaunajam censonim, lai vairāk tā... " Bet ja pārāk daudz no tava minētā, tad var arī neizaugt.

SGTC avatars
Medaļa MežezersMedaļa BetmensMedaļa Žurnālists
  SGTC 01.12.14 16:16
0
0

atbildot uz laurisl6 komentāru " Vel jautājums vai pilodējot tās 38... " . liels paldise

laurisl6 avatars
Medaļa MaģistrantsMedaļa TrumpeMedaļa Bakalaurs
  laurisl6 30.11.14 23:59
0
0

Vel jautājums vai pilodējot tās 38 mirdzdiodes ievēroji kad īsā kājiņa ir katods ( Īsāk mīnus) un garā anods (plusiks), jo izskatijās, kad tu viņas nokib un vienkārši samet, tādēl labs variants ir pielodēt un tad nokniebt cik īsas vajag!

Diode laiž strāvu tikai vienā virzienā tādēļ ieliekot kaut vienu otrādi nekas nestrādās, jo ķēdi pāraus tāpat kā nepareizi arī esi ielicis diodes taisngriezī (četras melnās, mazās muciņas ar pelēkiem gliņiem), kas tāpat kā mirdzdiodes laiž strāvu tikai vienā vizienā tā no maiņštrāvas iegūstot līdzstrāvu.

Un pretestības liek kā grib un to keramisko kondensātoru arī (lielo kantaino, būno mošķi), bet polārajam kondensātoram (apaļai muciņa) ir vienā malā tāda pelēka svītriņa, kas apzīmē kur mīnus nāk(otrādi var arī uzsprāks vai visticamāk nekas nenotiks).

Un par tiem vadiem, AC (maiņstrāva) vietā jāpielodē vadi no spuldzes ko skrūvēs iekšā un kurš kur nav nozīme, jo maiņstrāvi ir. Un VCC (spriegums parasti +) lodē no plusiņa GND (zeme parasti -) lodē no mīnasa klāt.

Un no kļūdām jau mācās, šajā gadījumā tā pavairāk un baigi garais teks sanāca gudri d*****!

yono avatars
Medaļa Zoles 3000 spelesMedaļa Duraks recidivistsMedaļa Dienas joks
  yono 28.11.14 19:49
0
0

+ jaunajam censonim, lai vairāk tādu kuriem rokas aug no pareizās vietas, bez atraušanās pa nagiem un nelieliem blīkšķiem no īssavienojumiem neviens profesors nav izaudzis

CIRVISAXE avatars
Medaļa TeamworkMedaļa SpoksMedaļa Veiksmes lāde
  CIRVISAXE 28.11.14 15:12
0
0

Lespos pareizi uzrakstīja - "kondensātoram polaritāte nepareizi un diožu tiltam vidējie divi taisngrieži arī nepareizi ielodēti" kad rakstīju sav ukommentu neiedomājos papētīt kādas ķēdes tu tur salodējis esi!

MrSkatitajs avatars
Medaļa SpoksMedaļa RecidīvistsMedaļa Jubilārs
  MrSkatitajs 28.11.14 15:11
0
0

Piekrītu par  kondensatora un diožu polaritāti - tā ir nepareiza. Diode jālodē tā, lai baltā strīpa uz tās būtu tajā pusē, kurā uz plates ir uzzīmēts. Varbūt nedaudz neskaidri, izteicos - otrā un trešā diode, skaitot no kondensatora C2 puses ir jālodē otrādi.

Bruzis avatars
Medaļa MaskaMedaļa RecidīvistsMedaļa Dienas doma
  Bruzis 28.11.14 14:07
0
0

Lodējums tiešām izskatās "aukstais". (bišķi nedasildīts) Kā cirvisaxe teica: ņem lodēšanas škidrumu. Un tos vadus arī pie AC.

Annonymous avatars
Medaļa RecidīvistsMedaļa O!ZorroMedaļa Sertificēts spoks
  Annonymous 28.11.14 13:30
0
0

Zilo un sarkano vadu lodē pie AC, bet to led, kuru esi ielodējis mazajā platē, ņem ārā; tās vietā - sarkano un melno vadu.

CIRVISAXE avatars
Medaļa TeamworkMedaļa SpoksMedaļa Veiksmes lāde
  CIRVISAXE 28.11.14 13:25
0
0

vadus no spuldzes liec tur kur tie divi caurumi blakus AC uzrakstam AC nozīmē Alternating Current jeb tulkojumā maiņstrāva. un jā, tie lodējumi gan pēc nekā neizskatās 15. bildē ir tikai viens normāl lodējums tev sanācis (ļaušu tev pašam uzminēt kur&scaron. un ja negribi lai alva "kustās ka vecs sakaltis sūda plastalīns" tad pirmkārt vajag izmantot lodēšanas šķidrumu un otrkārt, jaudīgāks lodāmurs arī nenāktu par ļaunu...

BibiBoy avatars
Medaļa Dienas domaMedaļa Joda olaMedaļa Ielej bračka!
  BibiBoy 28.11.14 13:11
0
0

Lodējumi, lodējumi un vēlreiz lodējumi...pielodē kārtīgi tos ledus, bildēs izskatās, ka viņi tik "pieķerti"!

https://www.youtube.com/watch?v=I_NU2ruzyc4 noskaties un ņem vērā
