Ienāca galvā ideja, ka nebūtu slikti uztaisīt kādas daudzmaz pieklājīga paskata kastītes diviem zemfrekvenču skaļruņiem.
Domāts, darīts... Sāku tīmeklī meklēt info, uz kāda kastes arhitektūras principa dabūt ārā pēc iespējas vairāk dB.
Pastudēju forumus, nonācu pie secinājuma Folded Horn tipa bass cab būs priekš manis, Scoop tipa, kaut kā pēc skata nesaistija.

Papildus, līdz pat padsmit, dB ~ 50-200Hz man derēs.
Vizuālais tāds savdabīgs un interesants.
Princips uz kāda tie + dB tiek iegūti pamatā ir pavisam vienkārš.

(Bilžu būs pamaz, jo biju aizrāvies ar darbošanos un tā pat ar to kartupeli nekas labs nesanāca. Video filmēts ar telefonu, tapēc kvalitāde ir tāda kā ir, bet ideju par troksni kādu tehnika, horni/subwooferi dod gan jau būs saprotama.) Tajā laikā vēl sistēma barojās ar Sony reciever 2x55W@8Ohm, ~2x75W@4Ohm kurš pie pārslodzes/liela skaļuma slēdza iekšā aizsardzību.

 Autors: DeeDeee DIY Bass Cab
1.
Autora bilde
 Autors: DeeDeee DIY Bass Cab
2.
Autora bilde
Uzgāju pāris rasējumus ar... Autors: DeeDeee DIY Bass Cab
3.

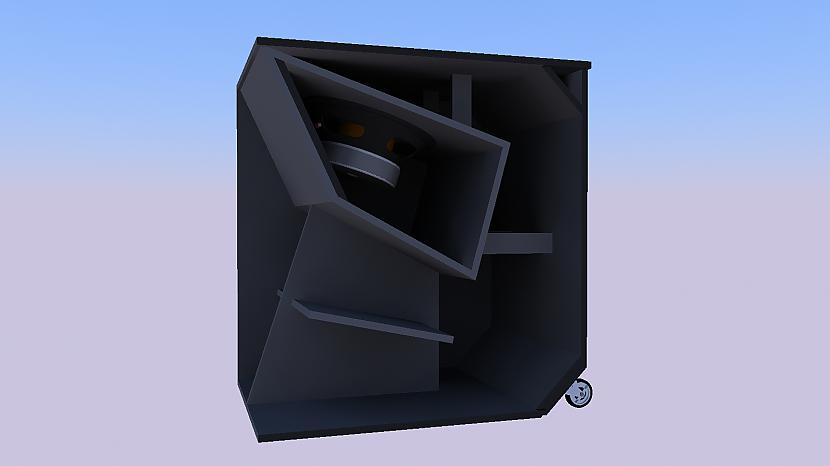

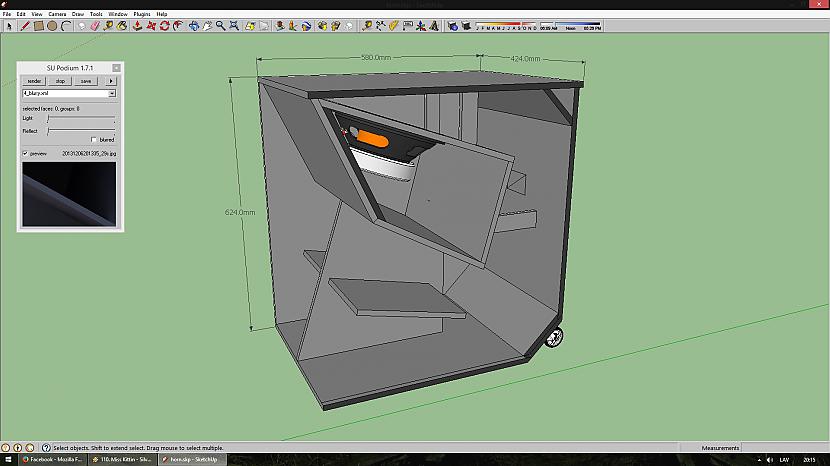

Uzgāju pāris rasējumus ar izmēriem, tikai priekš lielākiem skaļruņiem, uzmetu skečupā, paspēlējos ar resaizošanu, šāds man iznāca priekš 10" draiva.
Nekādos sīkākos, detalizētos mērijumos, aprēķinos, testos gan neieslīku. Ar to lai nodarbojas nozares inženieri.

Skečupā projekts gatavs, izmēri zināmi.

Tiek iegādāts materiāls un jāķeras klāt.

Izvēlēts tika 12mm saplāksnis, lai gala rezultāts nebūtu pārāk smags, būtu pietiekami stingrs un nedrebinātos.

Autora bilde
Sazīmētas visas sastāvdaļas... Autors: DeeDeee DIY Bass Cab
4.

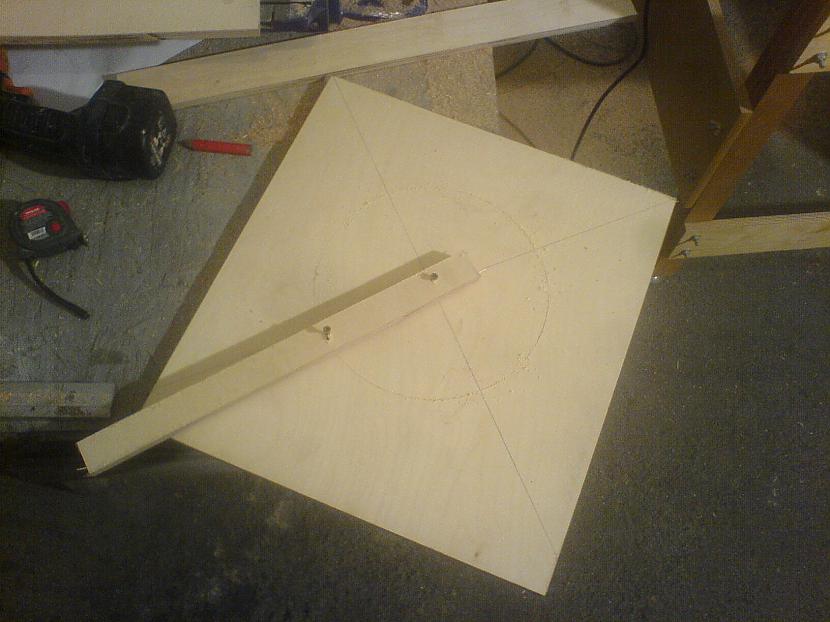

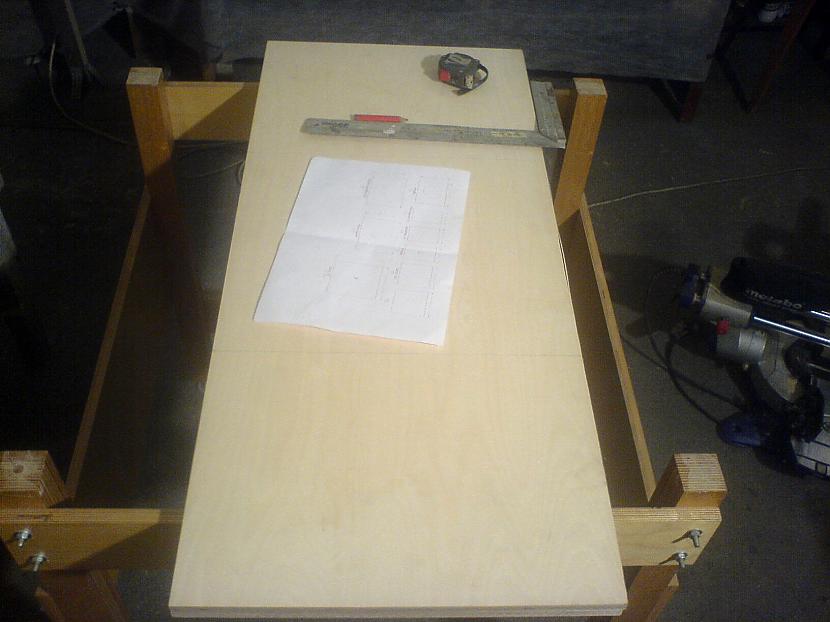

Sazīmētas visas sastāvdaļas, var ķerties pie graizīšanas.

Autora bilde
 Autors: DeeDeee DIY Bass Cab
5.
Autora bilde
Lielās loksnes jau pirms... Autors: DeeDeee DIY Bass Cab
6.

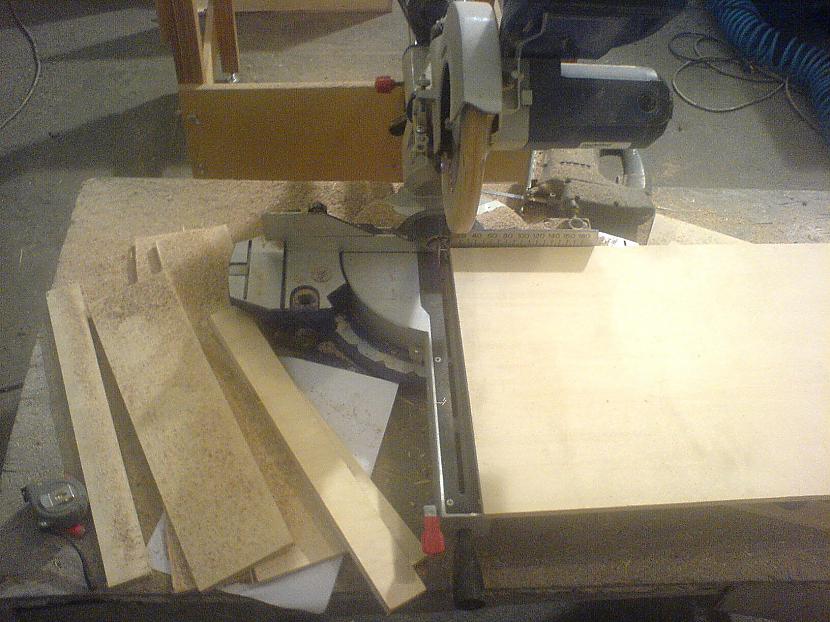

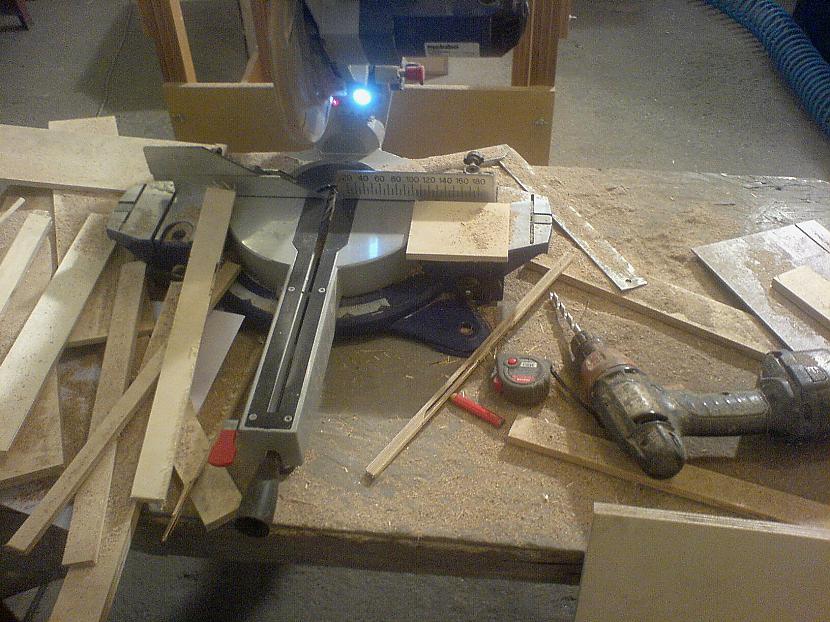

Lielās loksnes jau pirms atvešanas tika nogrieztas pēc dažiem izmēriem tā lai var ielikt mašinā un man atliktu mazāk ko griezt.

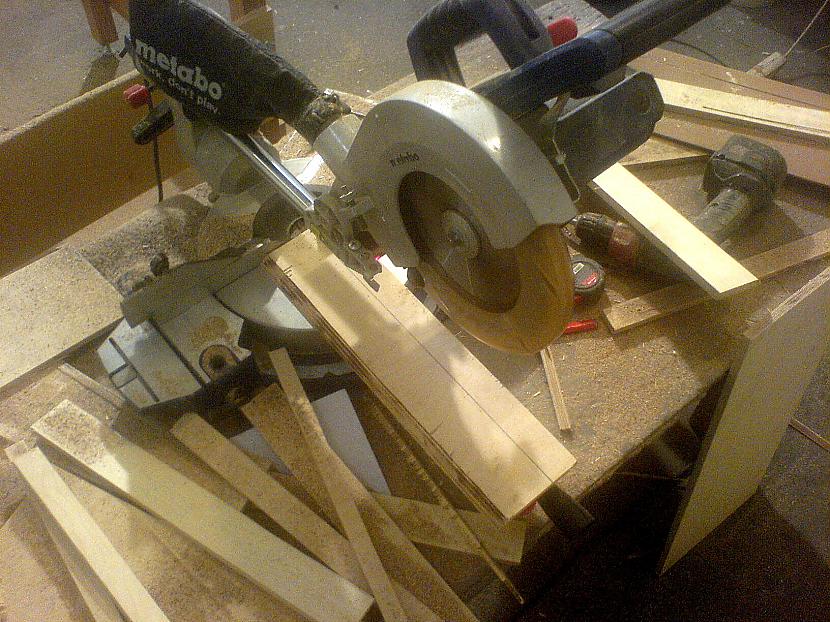

Bij cilvēks kas iedeva palietot stacionāro ripzāģi, paldies viņam.

Ar šito arī nekāda vaina griezt 60 cm garu plāksni, iegriezt līdz pusei, apmest otrādi un nogriezt otru pusi,  (instrumentam zāģējamais dziļums līdz 32cm)

Autora bilde
 Autors: DeeDeee DIY Bass Cab
7.
Autora bilde
 Autors: DeeDeee DIY Bass Cab
8.
Autora bilde
 Autors: DeeDeee DIY Bass Cab
9.
Autora bilde
Viss līdz milimetra... Autors: DeeDeee DIY Bass Cab
10.

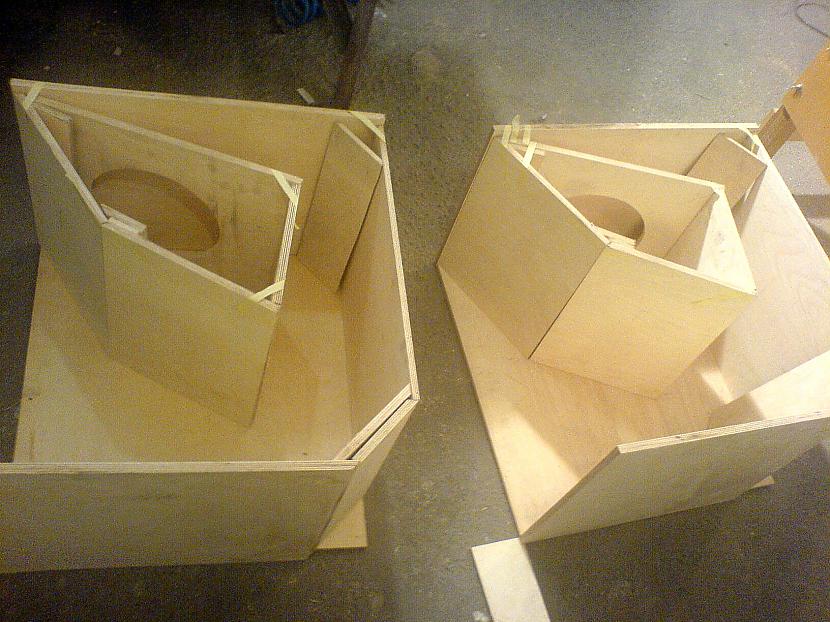

Viss līdz milimetra precizitātei var sākt līmēt kopā..

Autora bilde
« 1  2  3  4 »
0
1198
Citi šī autora raksti:
Lasi vēl labākos rakstus:
komentāri [49]
Niks: vai ienāc ar
Kārtot komentārus: populārākie | jaunākie | vecākie
Rādīt bildes
AJ avatars
Medaļa ZebraMedaļa PandaMedaļa Tīģeris
  AJ 04.12.13 13:39

32
0

Super!  Rokas no pareizās vietas aug

Amonraa avatars
Medaļa SniegpārsliņšMedaļa ZebraMedaļa Riesta laiks
  Amonraa 04.12.13 16:46

15
0

nabaga kaimiņi :D

cikcirikcik avatars
Medaļa April, April!Medaļa Sertificēts spoksMedaļa Sviestmaize
  cikcirikcik 04.12.13 14:22

6
0

atbildot uz AJ komentāru " Super!  Rokas no pareizās vie... " -` Ar manām pakaļ-rokām sanāktu mini mēslu chupa :D

PremiumZ avatars
Medaļa SviestmaizeMedaļa Sertificēts spoksMedaļa Dienas joks
  PremiumZ 04.12.13 18:41

5
0

atbildot uz DeeDeee komentāru "Ir, ir Radiotehnika 75ZT 4Ω   Baroju ar... " tad kur dabuji tos 200w rms?

Kas pa resiveri? savulaik bija pioneer a450r vintāžnieks, tam bija uz kanala kkādi 70w rms pie 4ohm, ar atliektiem galiem bija tām S90, tad ar tiem 100w rms (ne ķīniešu) nokurināsi viņas

DeeDeee avatars
Medaļa FledermausisMedaļa Moderatora favorītsMedaļa Seko Facebook 8000
  DeeDeee 04.12.13 17:44

3
0

atbildot uz Mr Cappuccino komentāru " Labs   un cik W skaļruņi... "

Skaitās 200W RMS, 400W MAX.

Par THD pie tādas jaudas gan nezinu, varētu būt liels.

S90, ja atmiņa neviļ, bij 35W 0.01%, 90W 1%

PremiumZ avatars
Medaļa SviestmaizeMedaļa Sertificēts spoksMedaļa Dienas joks
  PremiumZ 04.12.13 18:12

3
0

Ļoti smuki!

Ar ko baro?

PremiumZ avatars
Medaļa SviestmaizeMedaļa Sertificēts spoksMedaļa Dienas joks
  PremiumZ 04.12.13 18:11

3
0

atbildot uz DeeDeee komentāru "Skaitās 200W RMS 400W MAX " Pag pag, tie nav S90 basinieki? vai jaucu pēc skata kā bildē bija?

PremiumZ avatars
Medaļa SviestmaizeMedaļa Sertificēts spoksMedaļa Dienas joks
  PremiumZ 04.12.13 19:09

3
0

atbildot uz DeeDeee komentāru "Long Term Max. Input Power (Watt-Accoring to IE... " Nu resīvers nav mūzikai, vajag normāli stereo ampu, un tie ~75w rms ir ar atliektiem  galiem. Tikai tiem jaunajiem aparātiem tās jaudas sarakstītas ņigu nēgu, 80.to, 90.to gadu aparātu cipariem var kautcik vel ticēt..

Neieslīgšu te gari, darbiņš labi padarīts, ļoti smuki izskatās un lai izdodas piemeklēt īsto stiprekli lai skanējums apmierina!

Vakuums avatars
Medaļa RainisMedaļa Dienas joksMedaļa Veiksmes lāde
  Vakuums 04.12.13 18:29

2
0

Parasti čomi taisīja standarta kubus, aprēķinot cik tur tos tilpumus vajag. Šādu formu iekšā redzu pirmo reizi. o.0

Ghost In Wild avatars
Medaļa TrumpeMedaļa SpoksMedaļa Vidusskolnieks
  Ghost In Wild 10.12.13 22:31

2
0

Neko sev malacis, super darbiņš padarīts

DeeDeee avatars
Medaļa FledermausisMedaļa Moderatora favorītsMedaļa Seko Facebook 8000
  DeeDeee 04.12.13 17:41

2
0

atbildot uz tommys komentāru " Cik ilgi taisīji so visu un cik bi... "

Materiālos aptuveni 40Ls. Nebij tā, ka es vienā dienā sāku un otrā beidzu, bet ja saskaita laiku kopā tad 2 dienās nesteidzoties var iekļauties.

Saplāksnis ~ 5kv/m 25Ls

Biolar melnā grunts 0.8L ~ 4Ls

Šķīdinātāji  ~2Ls

Apaļie smilšpapīri slīpmašīnai ~3Ls

PVA D3 līme 0.5L ~3Ls

Izolācijas lenta ~1Ls

Ripuļi ~2Ls

Audums ~1Ls

DeeDeee avatars
Medaļa FledermausisMedaļa Moderatora favorītsMedaļa Seko Facebook 8000
  DeeDeee 04.12.13 18:48

2
0

atbildot uz PremiumZ komentāru "tad kur dabuji tos 200w rms? Kas pa resiveri?... "

Long Term Max. Input Power (Watt-Accoring to IEC 268/5/1986) 200

Short Term Max. Input Power (Watt-Accoring to IEC 268/5/1986) 400

(Tikai nav nekas minēts par THD pie tādām jaudām)

Ir lietoti arī citi stiprekļi, tapēc pēc pieredzes varu teikt, prasās vairāk par 75W

zmpi avatars
Medaļa Dienas domaMedaļa Sertificēts spoksMedaļa Sponsora favorīts
  zmpi 12.12.13 21:53

2
0

Notaisīts jau nu super.

Vēl labāks bass būtu ja ieliktu jaudīgus cietos papīrniekus skaļruņus, jo tieši tādiem šīs kastes ir projektētas. Vēl ko ietektu, aiztaisīt ciet atveri līdz pusei, un nopakot pēdējo iekšējo stūri un apakšu, tas palīdz tikt vaļā no frekvencēm virs 200hz un pastiprina zemo galu.

Nu vismaz man tā bija, kad testēju savas, līdzīga tipa kastes veidotas priekš 350wRms midbass 15" skaļruņiem.

Edgats avatars
Medaļa Dienas joksMedaļa Dienas joksMedaļa Dienas joks
  Edgats 11.05.14 17:42

2
0

Man te kaimiņi sāka remontu taisīt..- Aizšausi uz divām dienām, nu tīri tā, lai noskaidrotu - kurš skaļāk?

DeeDeee avatars
Medaļa FledermausisMedaļa Moderatora favorītsMedaļa Seko Facebook 8000
  DeeDeee 05.06.14 20:25

1
0

atbildot uz jackass1 komentāru " Kurš pēc tavām domām ir labāks diz... " Folded pastiprina augstākas frekvences, cietajam basam, mid bass. Mainstrīmam un alternatīvajaiem. (vairāk sit pa krūtīm)

Tapped iet uz zemajām, mīkstais bass, ~ 30 - 40Hz, vairāk kautkādiem r'n'b skaņdarbiem..

yandafuu avatars
Medaļa RecidīvistsMedaļa PamatskolnieksMedaļa Recidīvists
  yandafuu 04.12.13 18:13

1
0

skatos izlaboji diapazonu :) likas dīvaini ka priekš subja ir 80-300hz :)

bet nu vienalga priekš labas mūzikas prasās tie 30hz bet tur jau citu skaļruni vajag

goguars avatars
Medaļa RecidīvistsMedaļa Kapteinis HuksMedaļa Man ir kredīts
  goguars 04.12.13 20:35

1
0

Cilveeks kursh domaa ar abaam galvaam :)

Fosilija
Spoku fosilijas ikonaFosilija 05.12.13 18:35

1
0

šitas manējos pacanus pievilks kā musulmaņus Meka! kalbasi,semkas,optima...! kas vēl urālam vajadzīgs!

DeeDeee avatars
Medaļa FledermausisMedaļa Moderatora favorītsMedaļa Seko Facebook 8000
  DeeDeee 14.12.13 21:30

1
0

atbildot uz KAZARMS XD komentāru " Ja nav noslēpums, kādu rasējumu iz... "

Pa paraugiem ņemot šitos, uztaisiju savu "rasējumu"

https://app.box.com/s/jti0ju5etg/2/33043152/341651710/1

http://www.shitwemade.com/folded-horns/

http://www.cerwin-vega-fans.com/images/full/others/cerwin_vega_ab36_plans.jpg

Ričemons avatars
Medaļa DeputātsMedaļa RainisMedaļa Dienas joks
  Ričemons 04.12.13 16:50

1
0

no Basiem neizjuks?
