Šķiet, ka ar šo raksu sēriju jau būšu apnicis. Vismaz pēc pēdējo atsauksmju skaita - tā var spriest. Neko darīt, esmu apsolījis, ka projektu pabeigšu, lai tā arī ir.

Tātad, kas ir izdarīts šoreiz? Nekas daudz. Protams, esmu izdarījis ne vairāk, kā to darbu, ko savā mākslā ir ieguldījis kāds jaunizceptais talants - videoblogeris , bet tik un tā - neesiet bargi ar mīnusiem!

Ir uzbūvēta tā saucamā Z ass. Tā ir mehāniks daļa, kas griezni pārvieto no augšas uz leju.

Nu un nedaudz smukuma ir pielikts.

Iepriekscaronējā rakstā... Autors: blusu_kerajs Smagais metāls (3), Z ass un smukums
1.

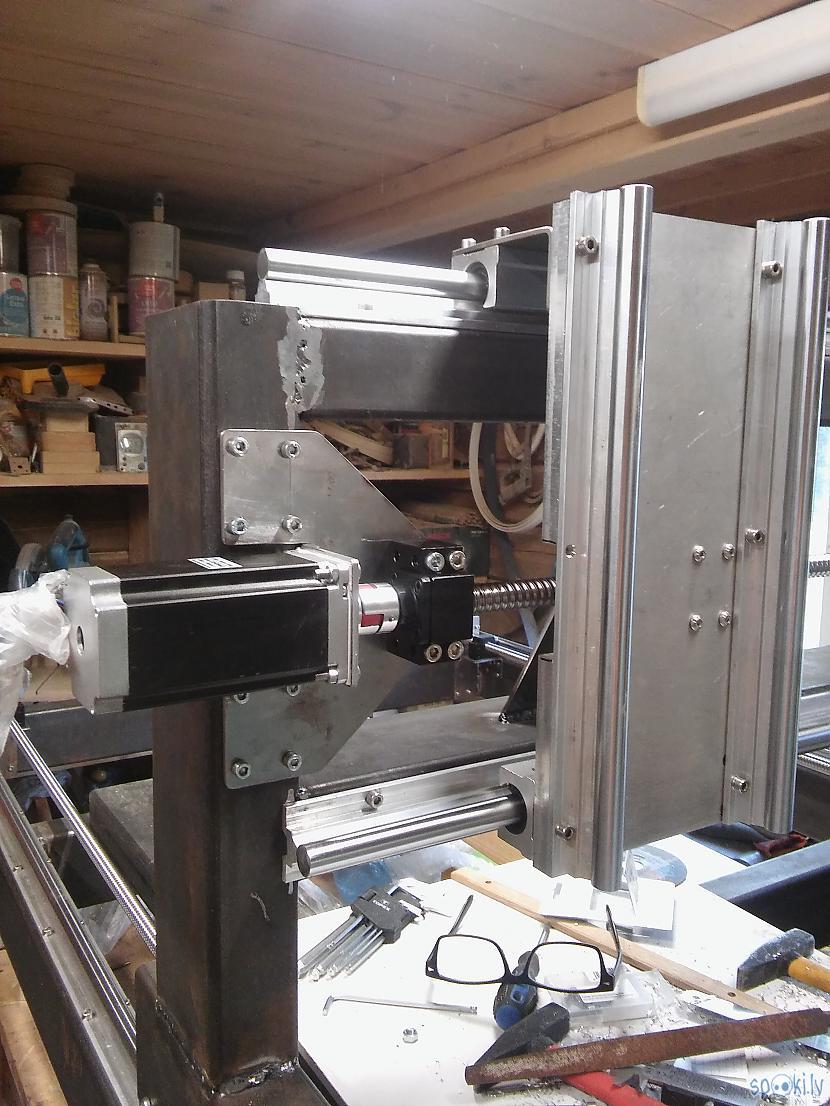

Iepriekšējā rakstā apstājos šajā vietā. Attēlā ir redzams pamats tā sauktajai Z asij. Tur ir jau pieskrūvētas 2 vadotnes uz kurām ies virsū lineārie gultņi.

Autora bilde
Nekas īpascaroni... Autors: blusu_kerajs Smagais metāls (3), Z ass un smukums
2.

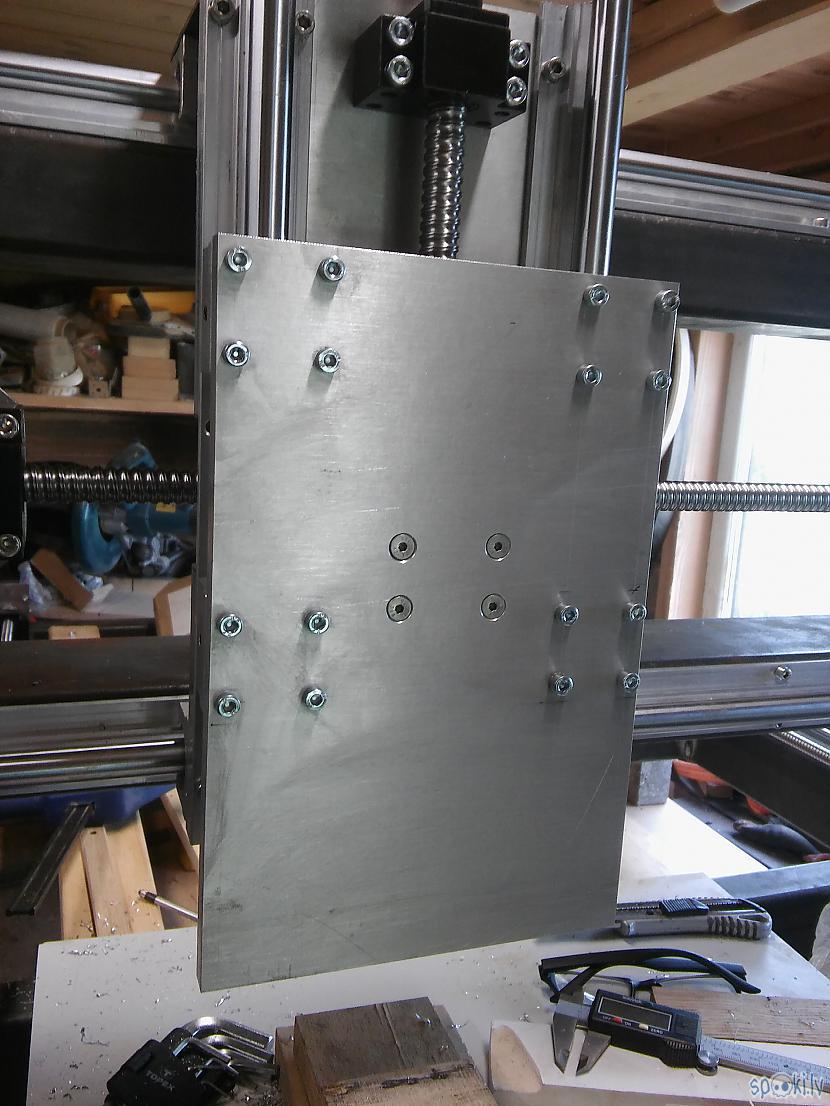

Nekas īpaši sarežģīts.Bija jānogriež vēl viens alumīnija gabals. Jāsamērī caurumu vietas un jāsaurbina caurumi. Pēc tam viss tas 'Holandes siers' jāpieskrūvē pie gultņiem un jāuzmauc vietā. Dažos caurumos bija jāiegriež vītnes. Te - pārsteigums, izrādās, kaut arī alumīnijs ir mīksts metāls, tomēr - vītnes tājā iegriezt ir grūtāk kā tēraudā!

Autora bilde
Tad jāpieliek viens... Autors: blusu_kerajs Smagais metāls (3), Z ass un smukums
3.

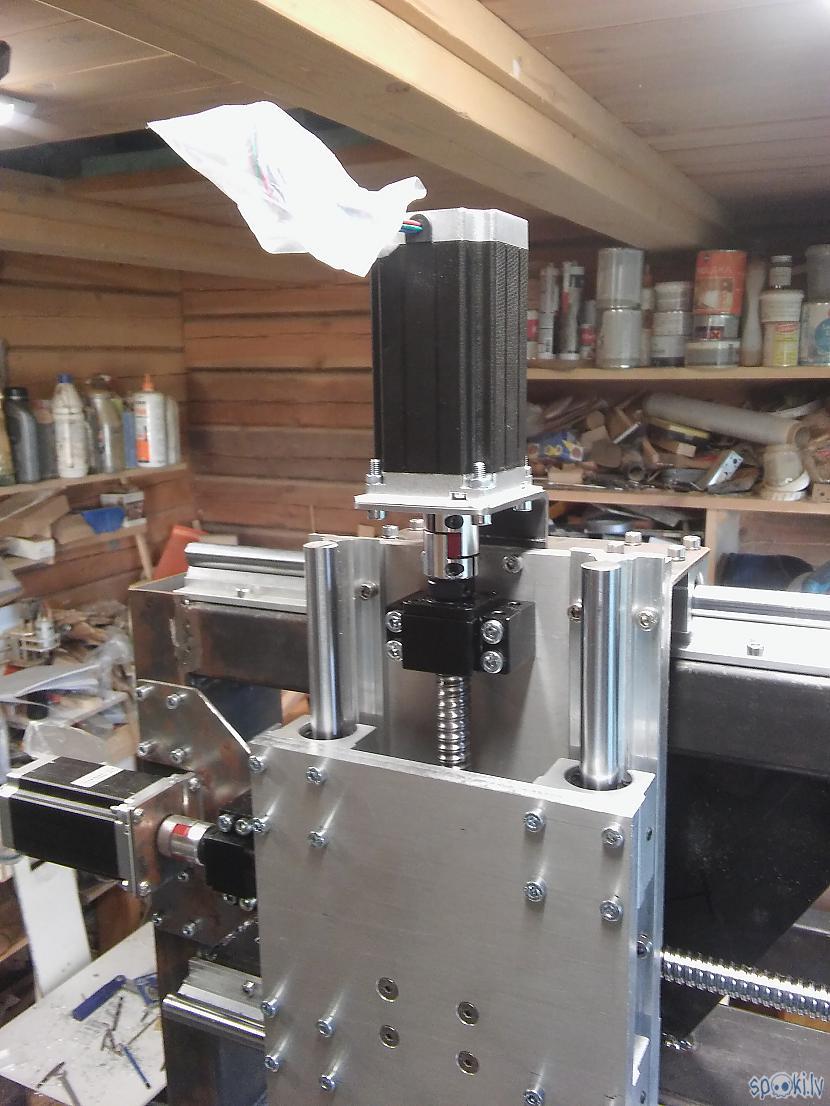

Tad, jāpieliek viens dzelzītis, kas notur vietā vēl vienu soļu dzinēju, un lieta gandrīz padarīta. Nu, jā - vēl tur ir jāiekombinē viens vītņu stienis ar gultņiem, lai tam motorītim ir aiz kā valkāt to Z asi.

Autora bilde
 un te pats saldākais ... Autors: blusu_kerajs Smagais metāls (3), Z ass un smukums
4.

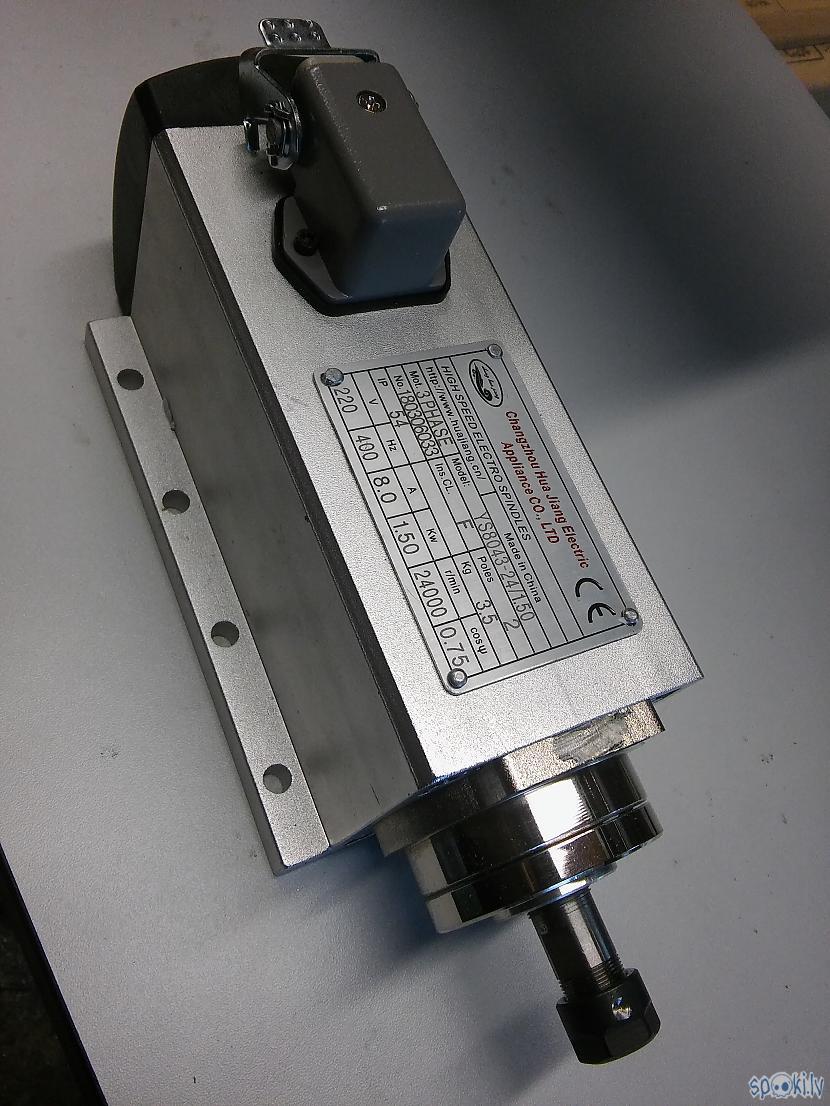

... un te pats 'saldākais' - Špindelis. Tas ir motors, kas griež. Izvēlējos 1,5 kW 3 fazu špindeli ar gaisa dzesēšanu kvadrātveida korpusā. Bija arī lētākas iespējas.  Šo izvēlējos, jo man patika tas, ka šajā variantā gaisa dzesēšana ir efektīvāka, jo kvadrātveida korpusā ir izveidoti speciāli dzesēšanas kanāli. Arī stprināšana ir daudz pārliecinošāka. 8 gb skrūves, tas ir nopietni!

Autora bilde
Te nu tas scaronpinelis kopā... Autors: blusu_kerajs Smagais metāls (3), Z ass un smukums
5.

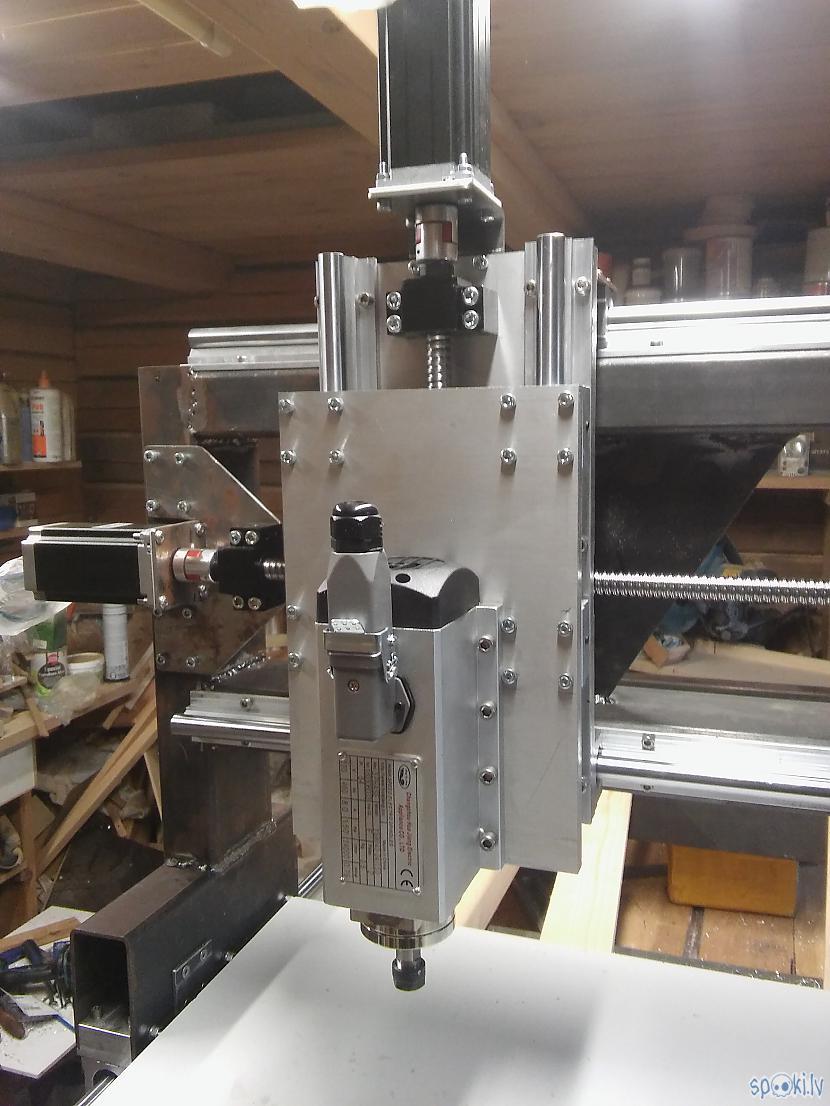

Te nu tas špinelis kopā ar "Z" asi visā košumā

Autora bilde
Tā izskatās mans veikums... Autors: blusu_kerajs Smagais metāls (3), Z ass un smukums
6.

Tā izskatās mans veikums kopskatā. Tas baltais ir pagaidu darba virsma. Tas tā - lai ir uz kā skrūvītes krāmēt. Pēc tam uzlikšu kaut ko nopietnāku,

Autora bilde
Te ir brīdis kas visa mana... Autors: blusu_kerajs Smagais metāls (3), Z ass un smukums
7.

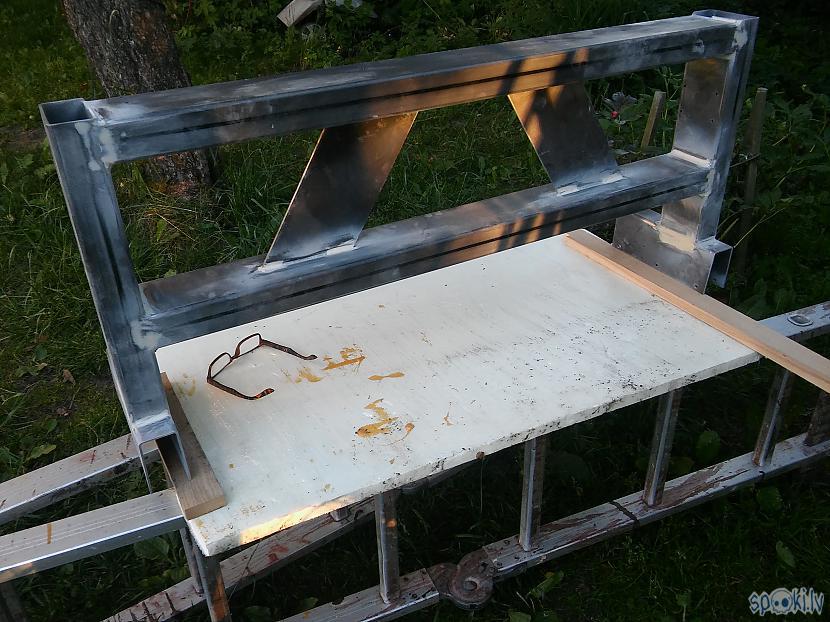

Te ir brīdis, kas visa mana rodņa man sāka rādīt pirkstu pie deniņiem!

Es visu izjaucu - lai nokrāsotu rāmi!

Protams, man pašam sirds 'notecēja asinīm'. Tik liels darbs bija izdarīts, un te - visu izjaucu pa detaļaām.

Noslīpēju un nošpaktelēju negludumus metinājumu vietās.

Autora bilde
Aizbraucu vēlreiz uz krāsu... Autors: blusu_kerajs Smagais metāls (3), Z ass un smukums
8.

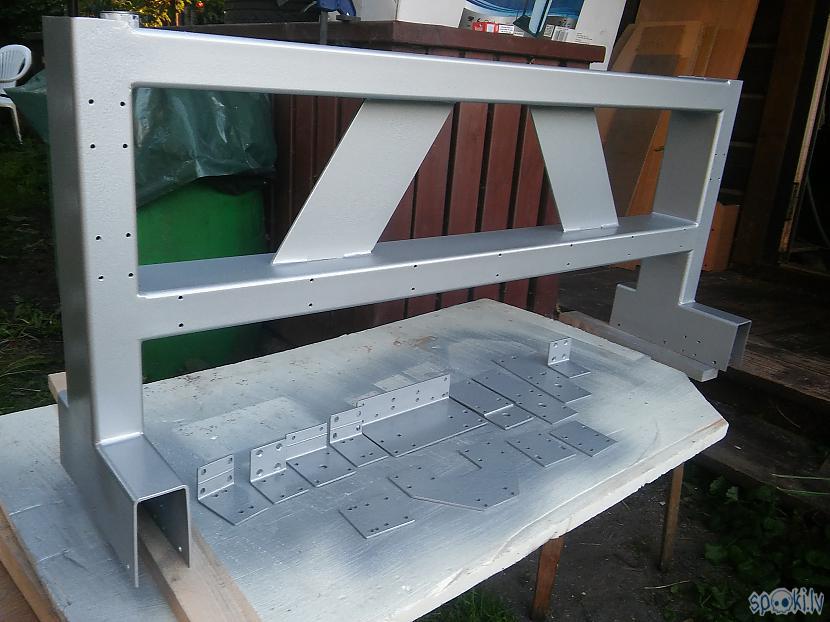

Aizbraucu vēlreiz uz krāsu veikalu, jo man nepatika jau šim mērķim nopirktais pelēkās krāsas tonis. Šoreiz nopirku krāsu "Silver with hammered efect".

Tāds nu viņš būs!

Autora bilde
Arī pamats piedzīvoja... Autors: blusu_kerajs Smagais metāls (3), Z ass un smukums
9.

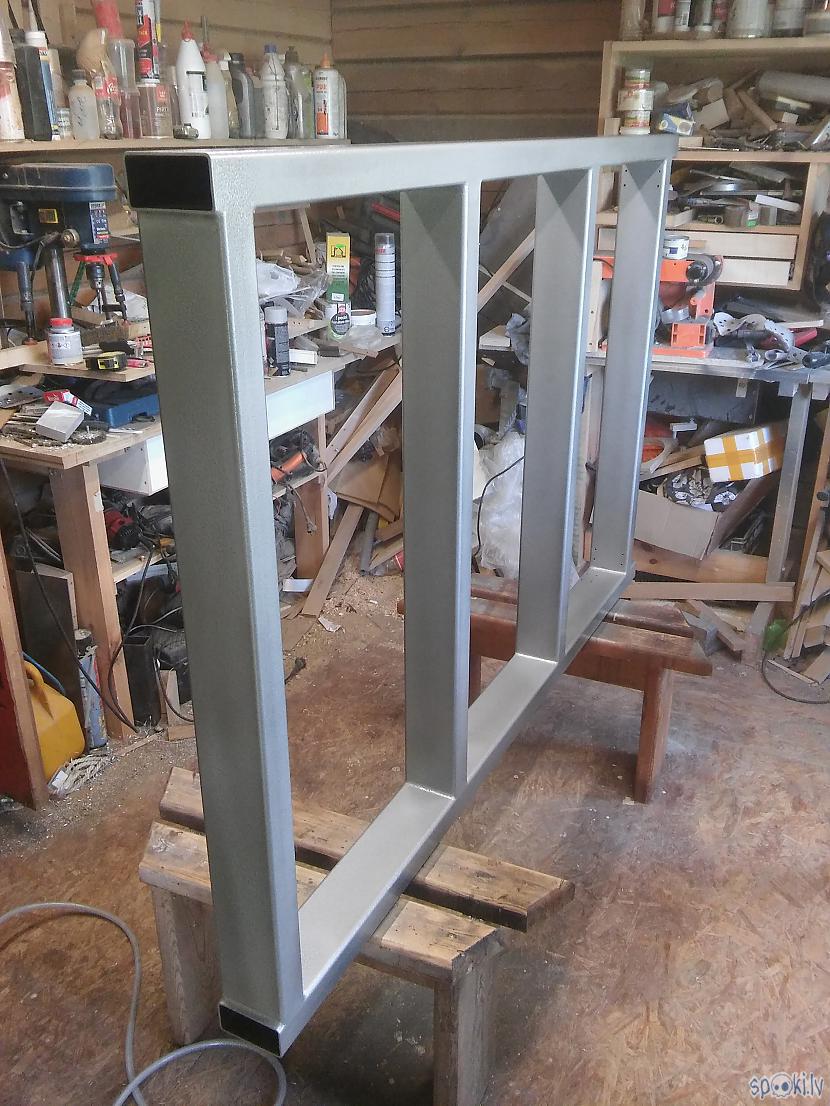

Arī pamats piedzīvoja iepriekš minēto procedūru

Autora bilde
Kā taisa darba galdu pamatus... Autors: blusu_kerajs Smagais metāls (3), Z ass un smukums
10.

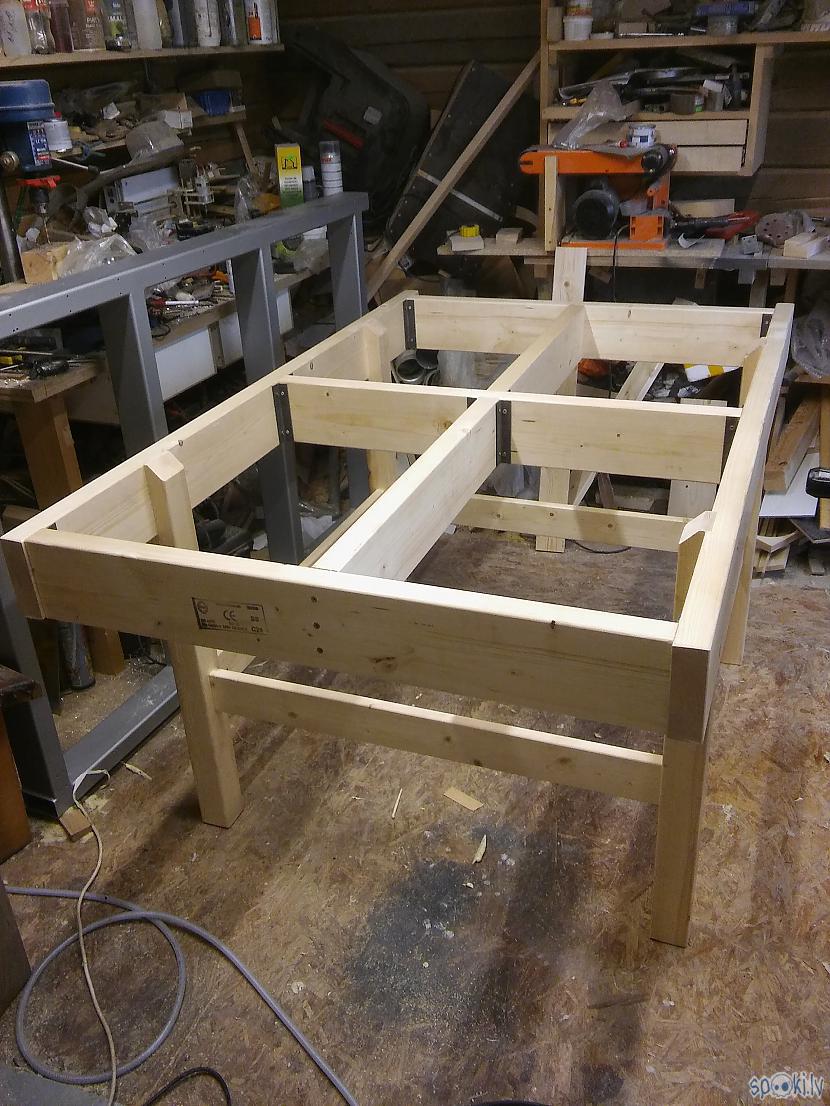

Kā taisa darba galdu pamatus, tas laikam nav jāskaidro. To te katrs videoblogeris jau zina un prot.

Autora bilde
