Atkal spēlēšanās ar un ap skaļruņiem.

Lai agregāti/skaļruņi nenomētājās, izdomāju šos iestrādāt kastē un savas "kinozāles" centrālo, esošo tumbiņu aizvietot ar jaunbūvēto.
Par pamatu ņemti nezināmas izcelsmes - NoName, ar domu, ka 6x9collu, 4 joslu ēlipses (45 - 21000Hz) taču nevar būt baigie štrunti. Bet izrādijās, ka nekas labs tur nav, patestējot ar piezo mikrafonu un RightMark Audio, sanāca (80 - 7000Hz un tālāk straujš kritums).
Bet nu, ir mazliet basīgāki, kā iepriekšējās kinozāles, mazākas, ēlipses. Varbūt ar laiku nomainīšu uz kādām Alpine vai Pioneer, jo kaste ar 6"x9" caurumiem jau būs...

I-netā uzgāju info, ka tāda izmēra ēlipsēm kastes tilpumu iesaka ap 8.5L. Info šaubīgs, bet kaut kādu atskaites punktu jāņem. Man sanāca ~ 19L, maza rezervīte, jo likšu fāzu invertōru.

Ar tapšanas procesa fotografēšanu diži neaizrāvos, bet lai ideja būtu apm. skaidra kas lācītim vēderā un no kā tas sastāv, garos vilcienos ir šis tas iemūžināts.

Galvenie quotdraiviquot Autors: DeeDeee DIY mini Tumbiņas 3

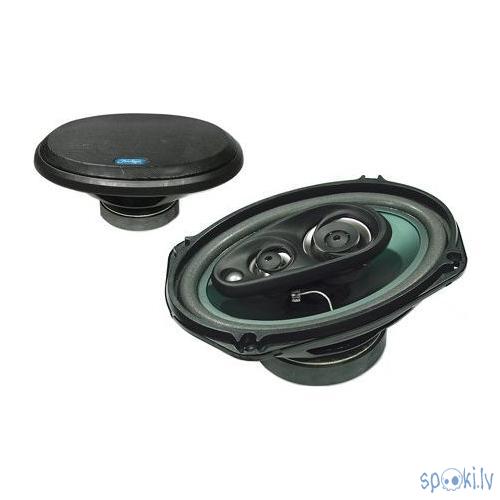

1.

Galvenie "draivi"

Autora bilde
Skice būvei Autors: DeeDeee DIY mini Tumbiņas 3

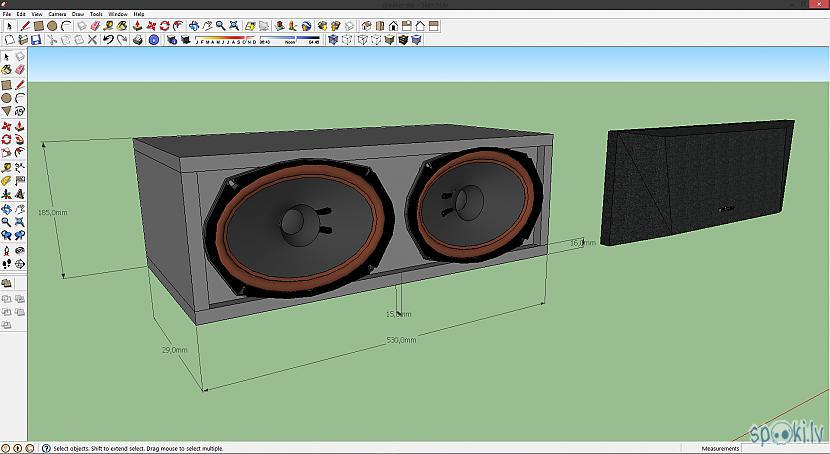

2.

Skice būvei

Autora bilde
Materiāls 16mm laminētas... Autors: DeeDeee DIY mini Tumbiņas 3

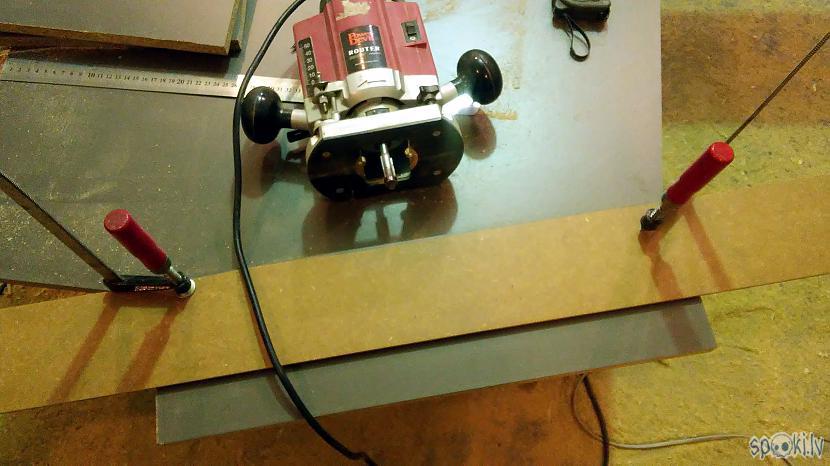

3.

Materiāls, 16mm laminētas KSP

Viss tiek sazīmēts, sazāģēts ar cirkulāro zāģi ~2mm uz katru malu lielāks, lai pēc tam ar frēži smuki nolīdzinātu kantes taisnas.

Autora bilde

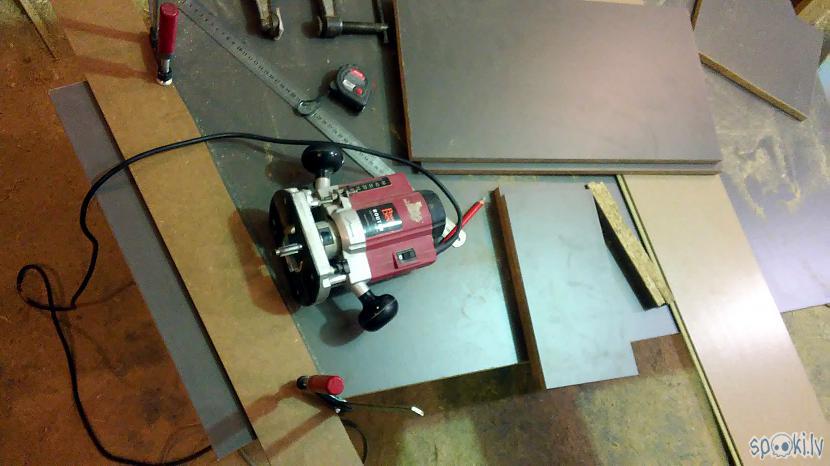

 Autors: DeeDeee DIY mini Tumbiņas 3
4.
Autora bilde
Par cik kastes augstums... Autors: DeeDeee DIY mini Tumbiņas 3
5.

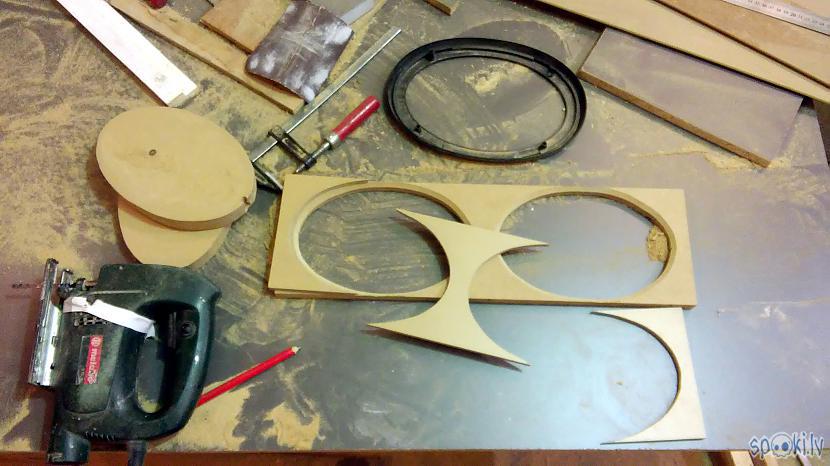

Par cik kastes augstums nevarēja pārsniegt 185mm, priekšpuse taisīta no 15mm MDF + 10mm lamināts, lai būtu iespēja iegremdēt, noblīvēt un pieskrūvēt ēlipses skaļruņus

Autora bilde
Pamatsastāvdaļas... Autors: DeeDeee DIY mini Tumbiņas 3

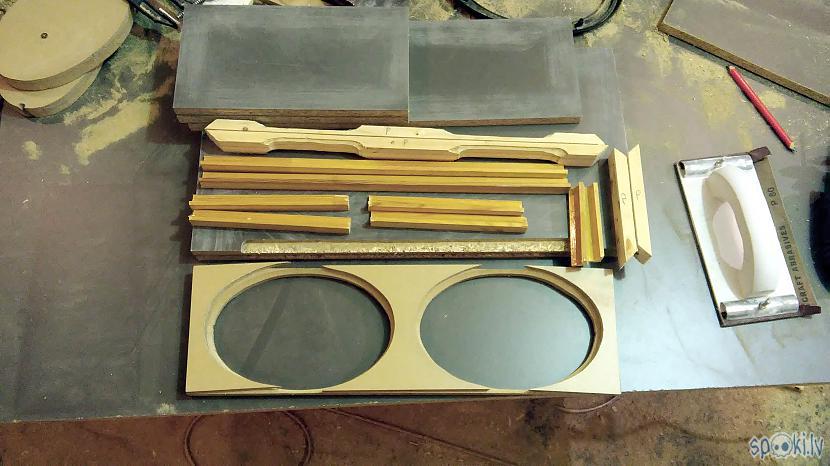

6.

Pamatsastāvdaļas nepieciešamajos izmēros korpusa līmēšanai sagatavotas, (laminētais pārklājums apslīpēts ar smilšpapīru, lai līme labāk pieķertos).

Autora bilde
Līmēscaronanas proces... Autors: DeeDeee DIY mini Tumbiņas 3

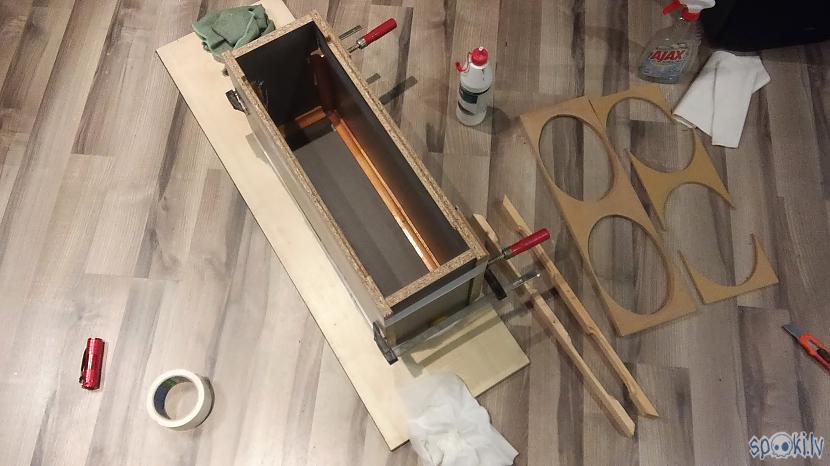

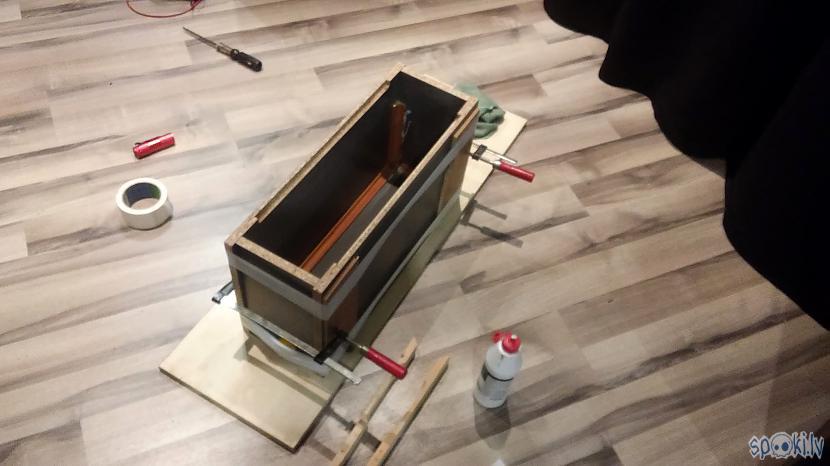

7.

Līmēšanas proces, izmantota PVA D3 līme

Autora bilde
 Autors: DeeDeee DIY mini Tumbiņas 3
8.
Autora bilde
Priekscaronpusei MDF... Autors: DeeDeee DIY mini Tumbiņas 3

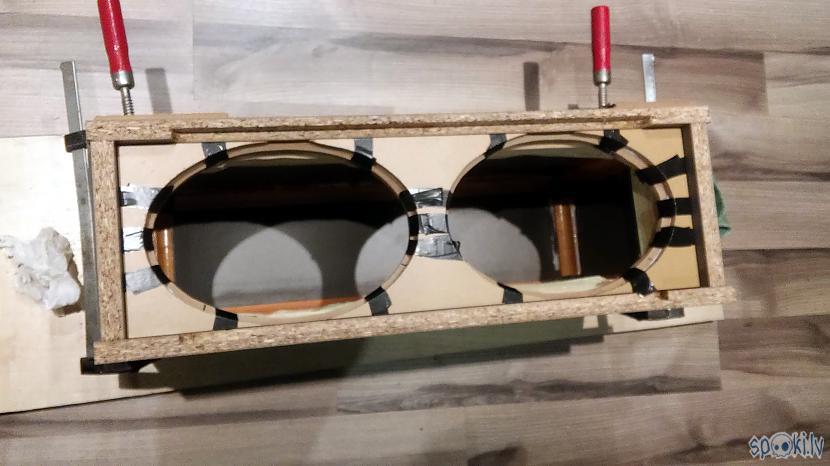

9.

Priekšpusei MDF salīmēts ar laminātu 15mm + 10mm

Atliek tik līmei cietēt.

Autora bilde
Kad viss nocietējis ar frēzi... Autors: DeeDeee DIY mini Tumbiņas 3

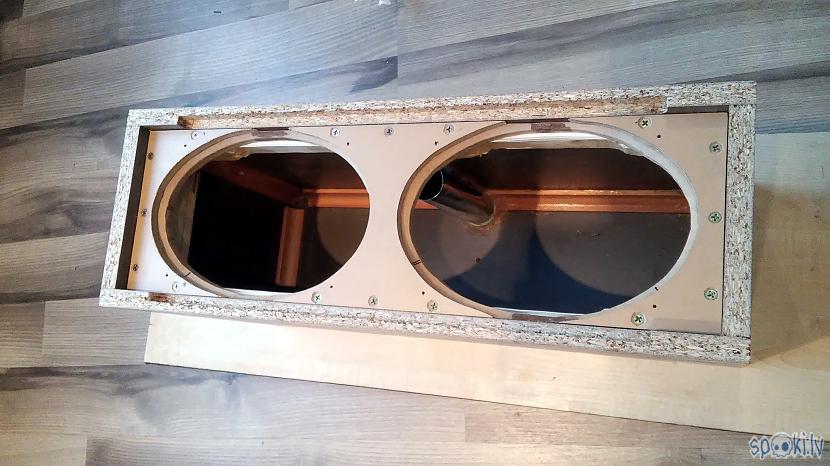

10.

Kad viss nocietējis ar frēzi vēlreiz apiets pa perimetru apkārt zāģētajām malām.

Pie aizmugures ielikts fāzu invertors, (metāla truba    35x230mm, būs Ok)

Autora bilde
