Labdien.

Daudzi no jums noteikti zin vai ir redzējuši ,kā strādā rūpnīcu iekārtas,aparatūra un citi „verķi”,bet ,vai kāds ir redzējis komponentes,kas tos vada,uzrauga un uztur darba kārtībā? Nu, tad jums ir iespēja soli pa solim ielūkoties ,kā top vadības skapji ,sadales skapji un ,kā tie tiek montēti.Šodien parādīšu,kā tiek montēts Reaktīvās jaudas kompensācijas iekārtas sadales skapis.Darbus veicu es pats,sadales montāža notiek rūpnīcas ”X” elektropersonāla darba telpās.Paralēli sadales montāžai notiek arī dažādi ikdienas darbi,tādi,kā iekārtu apkalpošana,remonts,profilakse un traktortehnikas remonts ,apkalpe,u.t.t.,tādēļ darbi „ievilkās” veselu trīs dienu garumā.

P.S. Par reaktīvo jaudu nestāstīšu,jo ir Wikipēdija un citi resursi,kuros var smelties zināšanas par tēmu.

Īsumā par projektu. Iekārtas un to komponentes ar laiku noveco (gan fiziski,gan morāli) un protams ir jāmodernizē vai jānomaina. Šoreiz vecā sadale ir jānomaina,jo jaunās komponentes tīri fiziski nav iespējams dabūt iekšā. Pasūtīt sadali specializētā firmā ir maigi izsakoties diezgan „sālīti”,tādēļ,taisu pats ,neba pirmo reizi ar pīpi uz jumta,kā nekā gandrīz visai rūpnīcai paša rokām elektroštelles meistarotas .Galvenā problēma mums bija,katastrofāls vietas trūkums,tādēļ jaunajā sadalē bija jāmēģina „iespiest” visu aparatūru,lai tur lūst,vai plīst.

 Autors: mierinjsh Kas lācītim vēderā,jeb,elektriķa ikdiena. Sadales montāža.
1.
Autora bilde
Lūkvecā sadalekura ir... Autors: mierinjsh Kas lācītim vēderā,jeb,elektriķa ikdiena. Sadales montāža.
2.

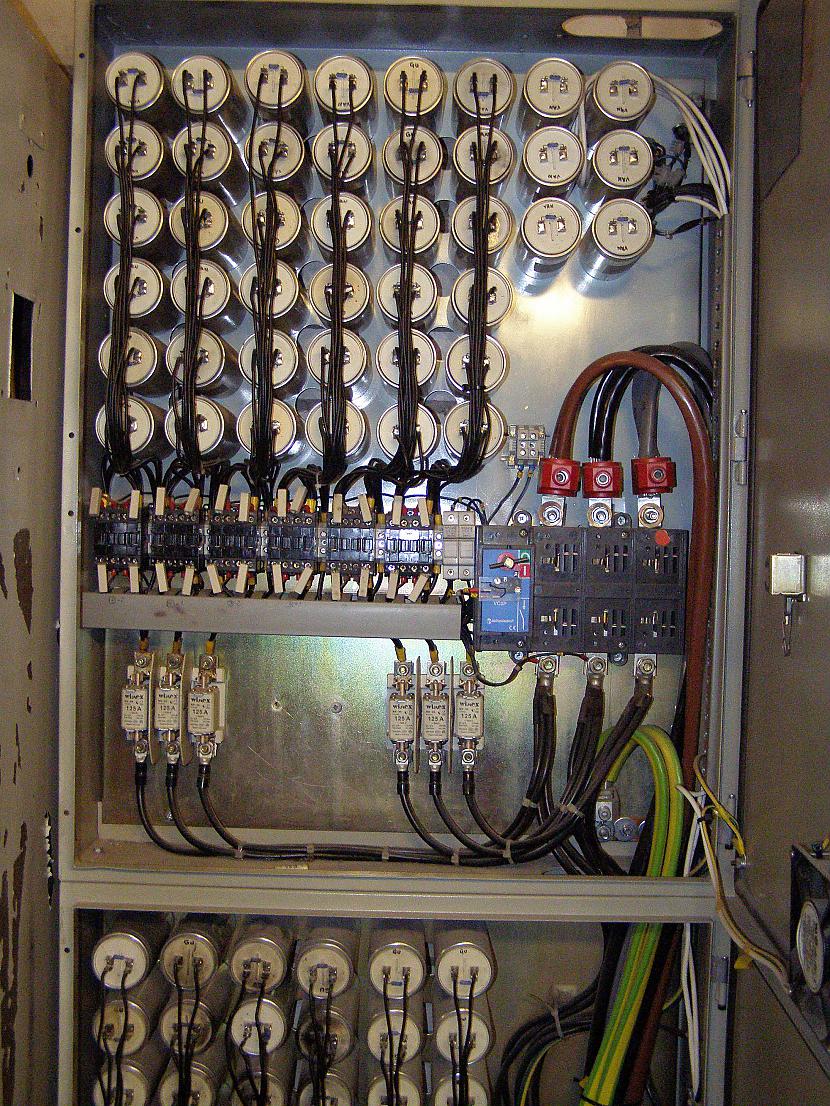

Lūk,vecā sadale,kura ir jānomaina.

Autora bilde
Scaronādu sadali pirms... Autors: mierinjsh Kas lācītim vēderā,jeb,elektriķa ikdiena. Sadales montāža.
3.

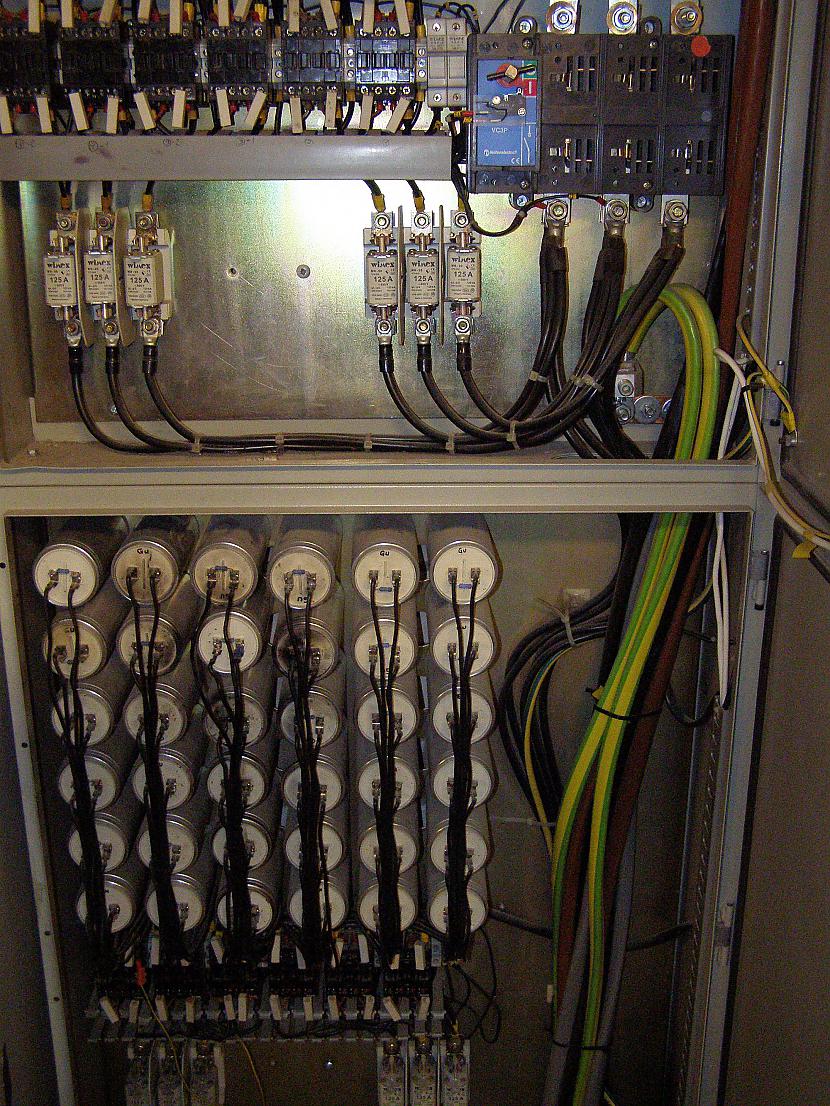

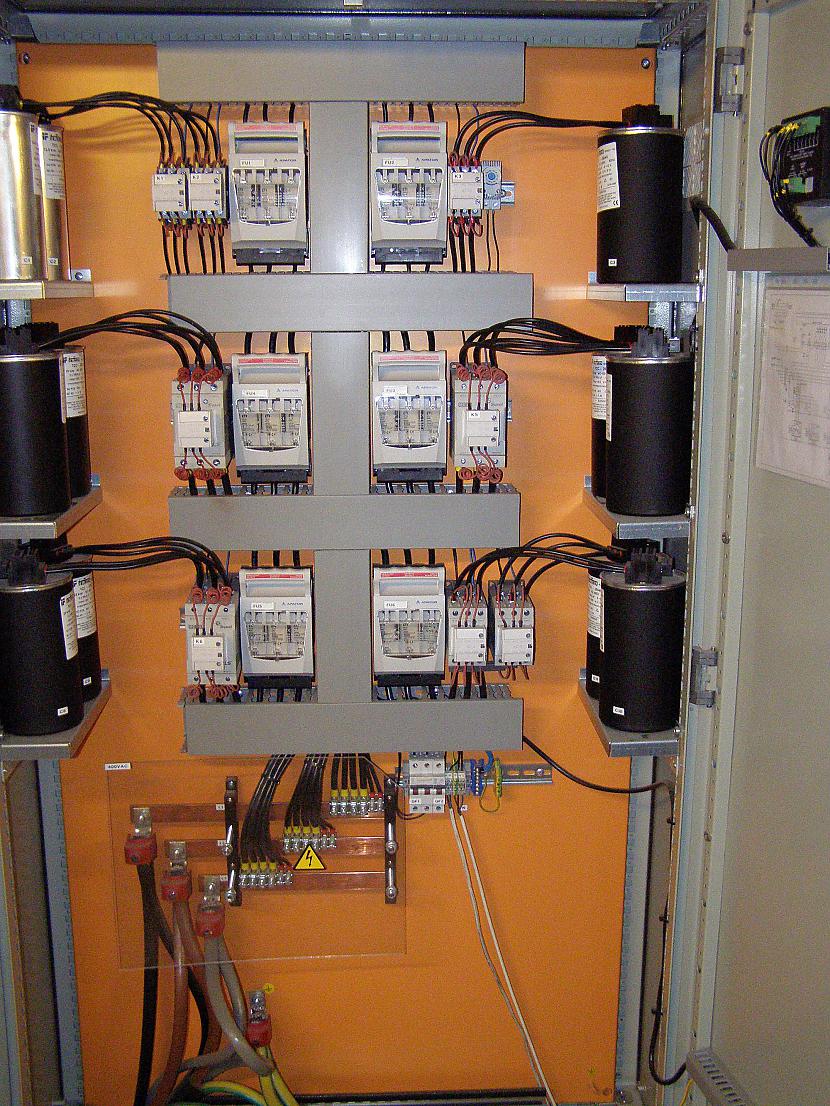

Šādu sadali pirms vairākiem gadiem mēs iegādājāmies no specializētas firmas ,kas nodarbojas ar iekārtu izstrādi un montāžu.

Autora bilde
 Autors: mierinjsh Kas lācītim vēderā,jeb,elektriķa ikdiena. Sadales montāža.
4.
Autora bilde
 Autors: mierinjsh Kas lācītim vēderā,jeb,elektriķa ikdiena. Sadales montāža.
5.
Autora bilde
Nu kopasūtītie materiāli ir... Autors: mierinjsh Kas lācītim vēderā,jeb,elektriķa ikdiena. Sadales montāža.
6.

Nu ko,pasūtītie materiāli ir atnākuši ,tātad ,ķeramies pie lietas.

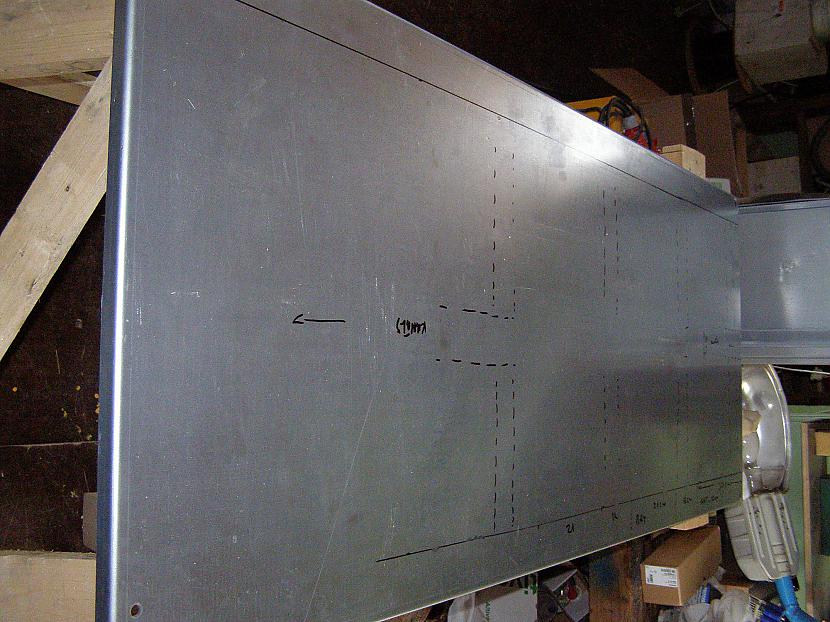

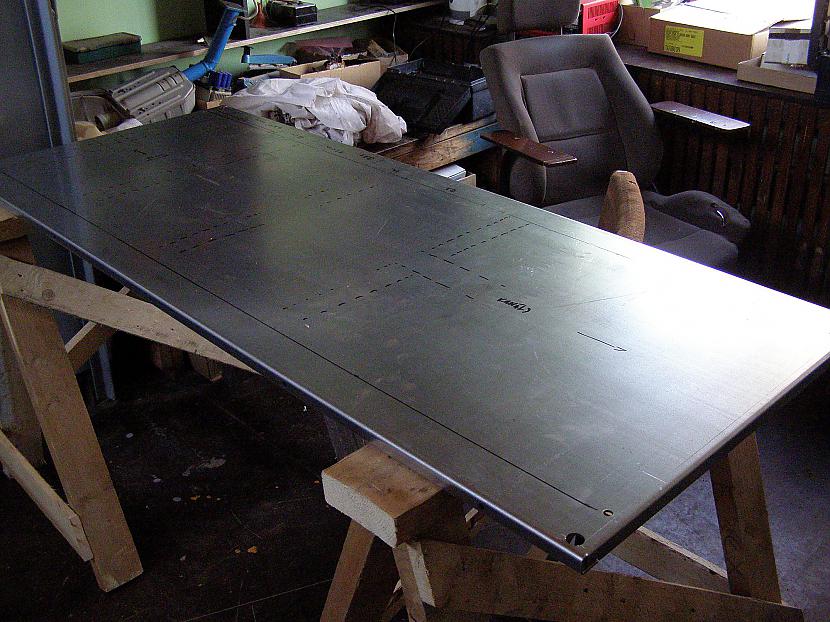

Visupirms,taisu tādu,kā uzmetumu vai melnrakstu,lai saprastu,kā un kur novietot kontaktorus ,kabeļu kanālus,fīderus, kondensatorus ,u.c.

Autora bilde
 Autors: mierinjsh Kas lācītim vēderā,jeb,elektriķa ikdiena. Sadales montāža.
7.
Autora bilde
 Autors: mierinjsh Kas lācītim vēderā,jeb,elektriķa ikdiena. Sadales montāža.
8.
Autora bilde
Tadkad viss ir bijis... Autors: mierinjsh Kas lācītim vēderā,jeb,elektriķa ikdiena. Sadales montāža.
9.

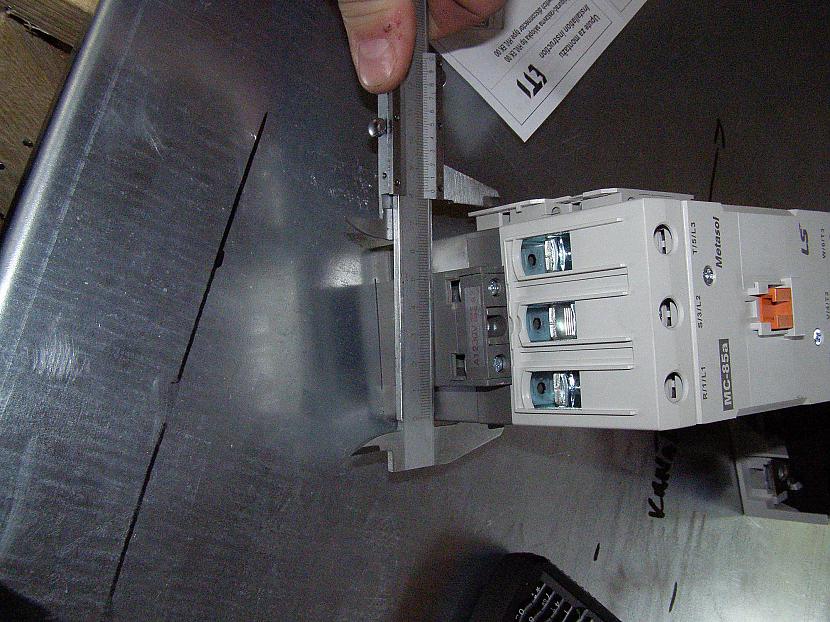

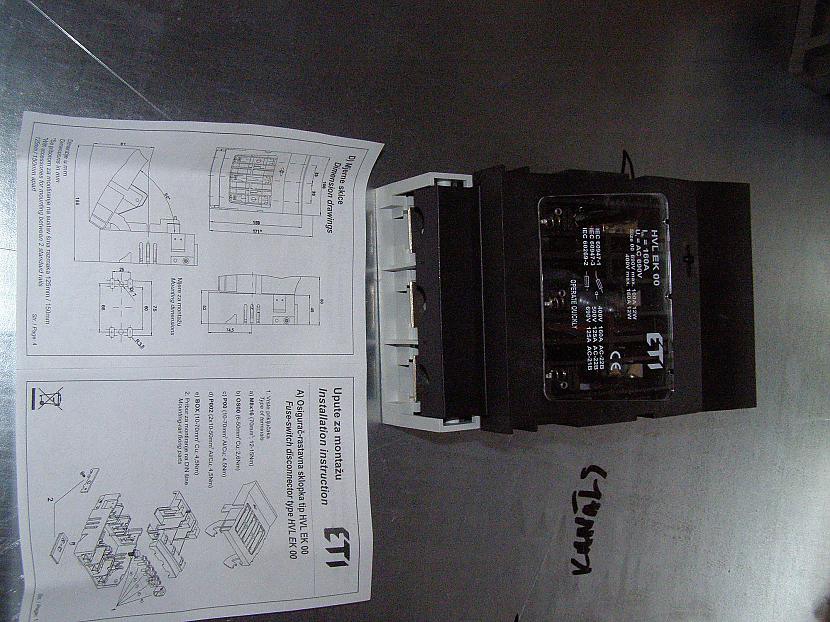

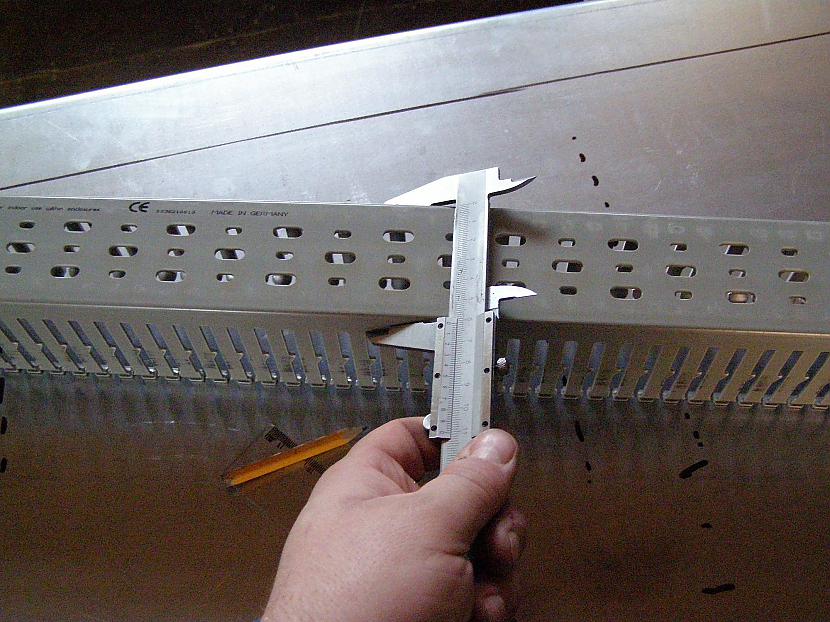

Tad,kad viss ir bijis provizoriski izvietots un esmu apmierināts ar rezultātu,sākas īstie darbi. Visas komponentes tiek precīzi nomērītas un izmēri pierakstīti uz papīra,lai ir pie rokas.

Autora bilde
Tālāk zīmēju montāžas plati... Autors: mierinjsh Kas lācītim vēderā,jeb,elektriķa ikdiena. Sadales montāža.
10.

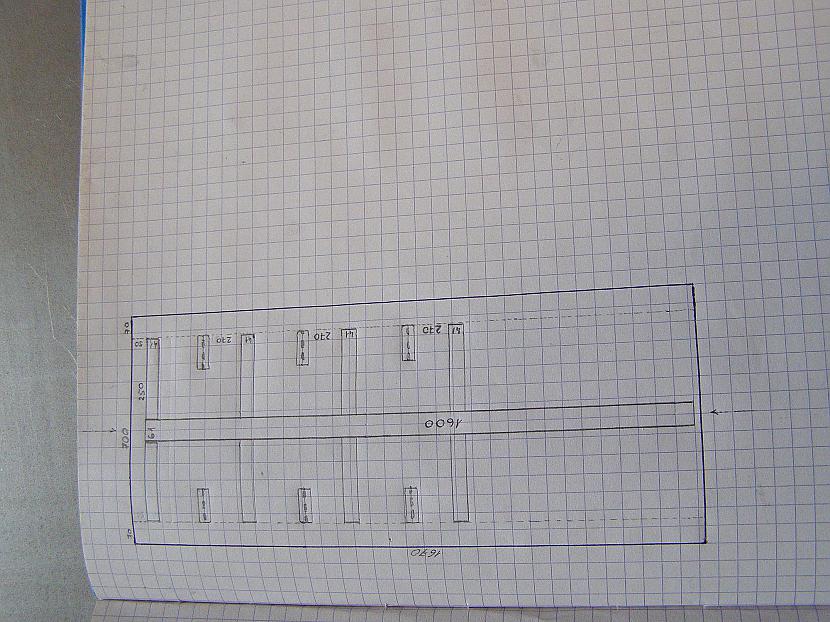

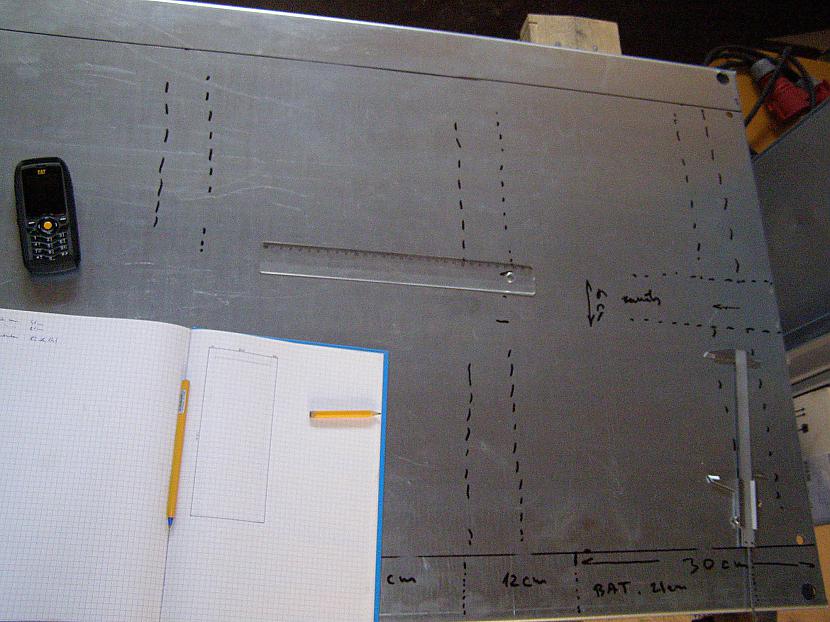

Tālāk zīmēju montāžas plati mērogā 1:10 (uz datora tiks rasēts vēlāk) un sāku uz papīra izvietot kabeļu kanālus,DIN sliedes.

Autora bilde
